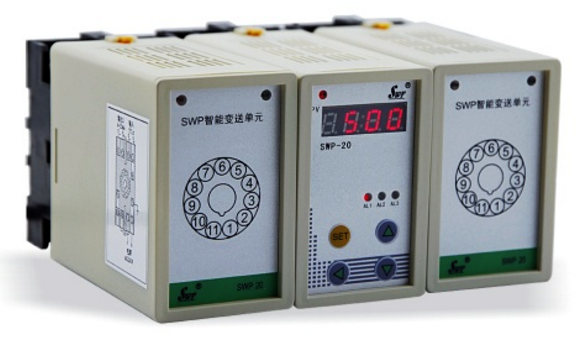

單相可編程電量變送器主要特點
◆ 卓越的性能
◆ 可靠、穩定性好
◆ 最優性能價格比
◆ 強EMC抗干擾性
◆ 全新的結構
◆ 高強度、精致外觀
◆ 模塊化設計模式
◆ SMT生產工藝
◆ 友好的界面
◆ 操作簡單方便
◆ 全可切信號輸入
◆ 多種輸出方式選擇
單相可編程電量變送器技術規格
◆ 測量精度：0.5%FS±1字
◆ 分辨率：1字
◆ 電壓電流測量范圍：0-9999字
◆ 顯示方式：0-9999字測量值顯示/0-9999字設定值顯示
◆ 控制/報警:可選擇2限報警輸出，帶LED指示
◆ 參數設定：面板輕觸式按鍵數字設定、參數設定值斷電后永久保存、參數設定值密碼鎖定
◆ 使用環境：環境溫度0-50℃/相對濕度≤85％RH 避免強腐蝕氣體
◆ 供電：AC220V±10%(50Hz±2Hz)/功耗≤5W；AC85260V/功耗≤4W；DC24V±10%/功耗≤4W
單相可編程電量變送器選型表
SWP-201-①-②③-④⑤-⑥-⑦-⑧
①電力模塊功能
[AI]：交流電流測量
[AV]：交流電壓
[AP]：有功功率
[AQ]：無功功率
[AS]：視在功率
[PF]：功率因素
[AF]：交流頻率
[AE]：交流電量集中顯示模塊
②電流輸入信號類型
[0]：無電流輸入(交流電壓和交流頻率測量時的選項)
[1]：0-1A電流輸入
[5]：0-5A電流輸入
③電壓輸入信號類型
[0]：無電壓輸入(交流電流測量時的選項)
[1]：0-100VAC
[2]：0-200VAC
[3]：0-300VAC
[4]：0-400VAC
[5]：0-500VAC
[6]：用戶指定
④第一路輸出方式(以下輸出方式只能選擇其一)
[0]：無輸出
[1]：1-5V輸出
[2]：4-20mA輸出
[3]：繼電器報警輸出
[6]：特殊規格(按用戶要求定制生產)
⑤第二路輸出方式(以下輸出方式只能選擇其一)
[0]：無輸出
[1]：1-5V輸出
[2]：4-20mA輸出
[3]：繼電器報警輸出
[4]：RS232通訊
[5]：RS485通訊
[6]：特殊規格(按用戶要求定制生產)
⑥輸出兩路隔離(變送輸出時)
[A]：輸出兩路隔離
[B]：輸出兩路不隔離
⑦供電方式
[省略]：AC220V
[T]：AC85-260V/DC85-260V
[W]：DC24V
⑧顯示
[省略]：無顯示模塊(顯示模塊有一個LED顯示器和四個按鍵，不配置顯示模塊時用戶將不能修改電量模塊任何參數)
[D]：帶顯示模塊
選型舉例
①電流變送器SWP-201-AI-50-22-A-T-D
②電壓變送器SWP-201-AV-05-22-A-T-D
③有功功率變送器SWP-201-AP-55-22-A-T-D
④無功功率變送器SWP-201-AQ-55-22-A-T-D
⑤視在功率變送器SWP-201-AS-55-22-A-T-D

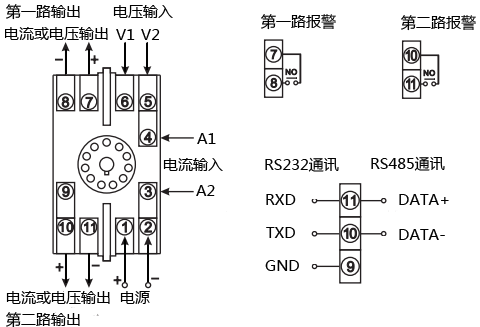

可編程電量變送器接線圖
以下為單回路可編程電量變送器的基本接線圖，特殊訂貨請參見隨機接線圖
