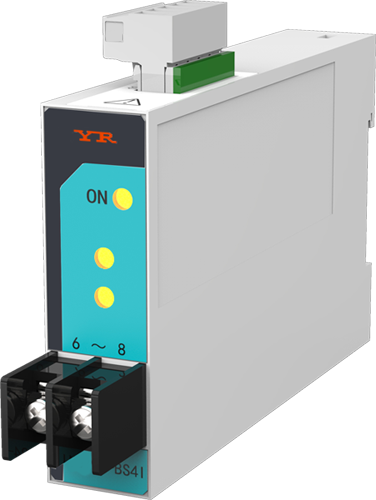

單相電流變送器是昌暉儀表制造有限公司在二十年的智能數字儀表研發經驗及充分研究國內外產品、用戶需求和高低壓配電的基礎上推出的新一代高可靠性電量變送器。單相電流變送器基于最新MCU微處理器技術和模塊化結構，電量變送器具備高抗干擾性、高穩定性和高精度特點。YR-BS4I適用于配電系統單相交流電流參數測量，YR-BS5I適用于配電系統單相直流電流參數測量，單相電流變送器將單相電流信號隔離轉換為1路4-20mA信號輸出。電流變送器符合GB/T 13850-1998標準。

單相電流變送器主要技術指標
1、精度等級：0.5%精度或0.2%精度
2、測量輸入：
①單相電流：額定值AC1A、AC5A；過負荷：持續：1.2倍；瞬時：電流10倍(5秒)
②單相電流：額定值0-75mV(信號來自直流分流器0-75mV輸出)；過負荷：持續：1.2倍；瞬時：電流10倍(5秒)
3、頻率：50-60Hz±10%
4、電源：AC/DC80-270V
5、功耗：＜3VA
6、儀表輸出
數字量：RS485接口，Modbus-RTU協議
模擬量：1路4-20mA(標配)/0-20mA/0-5V/0-10V模擬量輸出
負載電阻：電流輸出時≤600Ω；電壓輸出時≥1000Ω
波紋含量：＜0.5%峰值
7、響應時間：≤400ms
8、工作條件：環境溫度：-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
9、絕緣電阻：≥100MΩ
10、耐壓強度：輸入/輸出/電源之間2.0KV/1min，50Hz
11、溫度系數：≤100ppm/℃
12、安裝方式：DIN導軌或用螺釘固定在柜體上

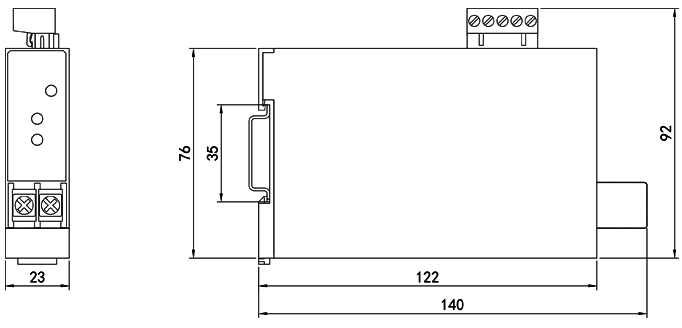

單相電流變送器外形




單相電流變送器接線圖


單相電流變送器選型表
