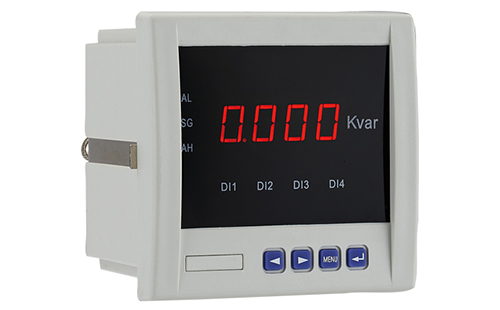

YR-GFQ三相無功功率表適用于三相三線制或三相四線制配電系統的交流三相無功功率參數測量。該三相無功功率表變比可調，支持開關量輸入、繼電器輸出、模擬量輸出及RS485通訊，提供4種不同的安裝尺寸，可直接替代模擬指針無功功率表，更廣泛的適用于各種控制系統(SCADA、DCS等)。
三相無功功率表技術指標
1、精度等級：0.5%精度
2、測量輸入
①電壓
額定值：AC100V、AC400V
過負荷：持續：1.2倍；瞬時：電壓2倍(10秒)
功耗：＜1VA
阻抗：＜300kΩ
②電流
額定值：AC1A、AC5A
過負荷：持續：1.2倍；瞬時：電流10倍(5秒)
功耗：＜0.4VA
阻抗：＜20MΩ
3、頻率：50-60Hz±10%
4、電源：AC/DC80-270V
5、功耗：＜5VA
6、儀表輸出
①數字量：RS485接口，Modbus-RTU協議
②開關量：4路開關量輸入，干節點方式；2路開關量輸出，干節點繼電器
③模擬量 ：1路4-20mA/0-20mA模擬量輸出
7、工作條件：環境溫度-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
8、絕緣電阻：≥100MΩ
9、結構
①外殼：三相無功功率表外殼為白色ABS工程塑料
②面板：亞克力有機玻璃面板
③按鍵：按鍵數量4個，硅膠按鍵
10、顯示方式：1排4位數碼管顯示
11、三相無功功率表外形及開孔尺寸
①42方形-外形尺寸：120×120×75mm(高×寬×深)；開孔尺寸：108×108mm
②06方形-外形尺寸：80×80×75mm(高×寬×深)；開孔尺寸：76×76mm
③96方形-外形尺寸：96×96×75mm(高×寬×深)；開孔尺寸：88×88mm
④72方形-外形尺寸：72×72×75mm(高×寬×深)；開孔尺寸：67×67mm

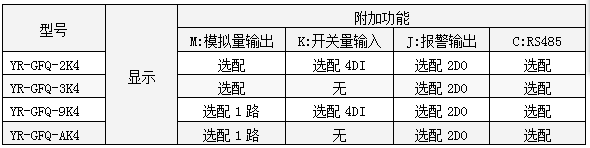

三相無功功率表功能一覽表
智能三相無功功率表選型
YR-GF①-②③④⑤-⑥⑦-⑧
①代碼 功能
Q 無功功率參數測量
②代碼 儀表外形
2 42方形(外形尺寸：120×120×75mm；開孔尺寸：108×108mm)
3 80方形(外形尺寸：80×80×75mm；開孔尺寸：76×76mm)
9 96方形(外形尺寸：96×96×75mm；開孔尺寸：88×88mm)
A 72方形(外形尺寸：72×72×75mm；開孔尺寸：67×67mm)
③代碼 功能說明
K 顯示+“附加功能”
④代碼 參數輸入說明
4 三相電力參數
⑤代碼 附加功能(復選項)
省略 無附加功能
M 1路4-20mA變送輸出(1AO)/參閱“三相無功功率表型號、功能一覽表”
K 4路開關量輸入(4DI)/參閱“三相無功功率表型號、功能一覽表”
J 2路報警輸出(2DO)/參閱“三相無功功率表型號、功能一覽表”
C RS485通訊/參閱“三相無功功率表型號、功能一覽表”
⑥代碼 電壓輸入信號類型
1 AC100V(來自高壓電壓互感器)
2 AC400V
⑦代碼 電流輸入信號類型
1 AC1A
2 AC5A
⑧代碼 電網類型
3 三相三線制
4 三相四線制
三相無功功率表型號舉例
1、三相無功功率顯示：YR-GFQ-②K4-⑥⑦-⑧
2、三相無功功率顯示+附加功能：YR-GFQ-②K4⑤-⑥⑦-⑧
三相無功功率表接線圖

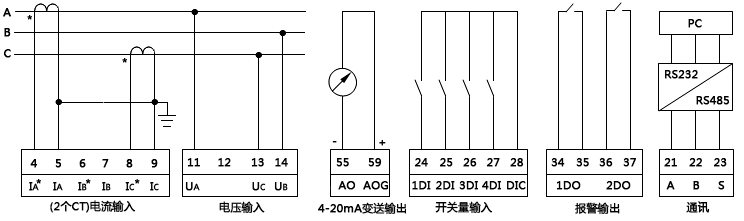

1、三相三線制低壓配電系統上的三相無功功率表接線圖

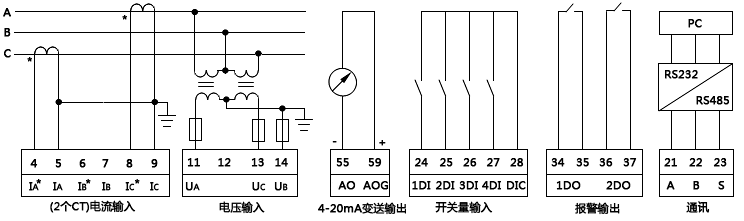

2、三相三線制高壓配電系統上的三相無功功率表接線圖

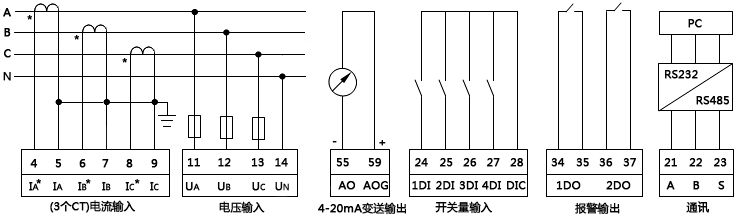

3、三相四線制低壓配電系統上的三相無功功率表接線圖
4、三相四線制高壓配電系統上的三相無功功率表接線圖
