低壓斷路器長延時保護整定電流Ir的范圍，一般為脫扣器額定電流In的0.4~1.0倍，其延時時間Tr一般以6Ir作為整定基準，整定范圍從0.5秒到24秒。

意味著當過負荷電流為6倍整定電流Ir時，動作時間為0.5秒~24秒，如圖1為MT框架斷路器的長延時保護區域。

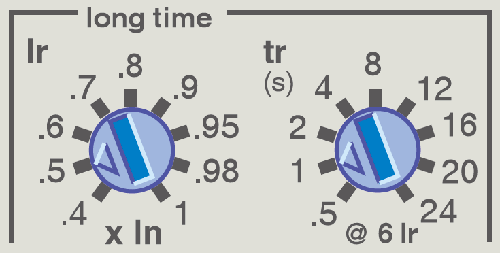

圖1 MT框架斷路器長延時保護區域

短路短延時保護一般可以設置為長延時整定電流Ir的1.5~10倍，延時時間tsd的范圍為0.1秒~4秒。

意味著當故障電流超過短延時保護整定電流Isd時，其動作時間為0.1~0.4秒，見圖2為MTMT框架斷路器的短延時保護區域。

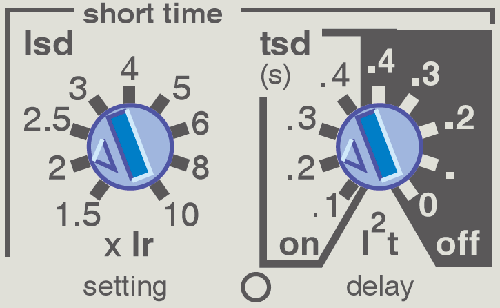

圖2 MT框架斷路器短延時保護區域

有設計師提出疑問，如果長延時保護的延時時間Tr設定為8秒，短延時保護整定電流設定為6Ir，延時時間Tsd設定為0.4秒，那么當故障電流達到6Ir時，斷路器的動作時間是8秒，還是0.4秒呢？

先看第一種情況：短延時保護整定電流大于6Ir。

我們以框架斷路器NT16H1為例，脫扣器額定電流為1000A，長延時保護整定電流Ir為1000A，長延時時間Tr選擇8s@6Ir，短延時保護整定電流Isd設定為10Ir，短延時時間設定為0.4秒，見圖3。

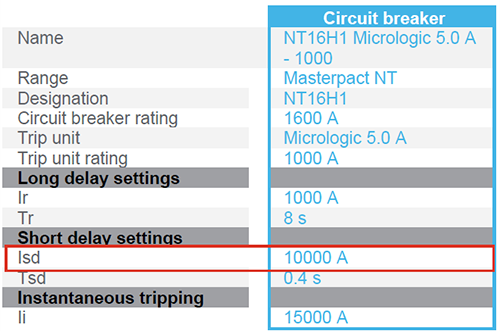

圖3 NT16H1短延時保護設定值10Ir

從圖4的時間-電流曲線上看，故障電流為6000A即6Ir時，低于短延時保護整定電流10Ir，所以短延時保護不會動作，長延時保護會動作，脫扣時間為8秒。

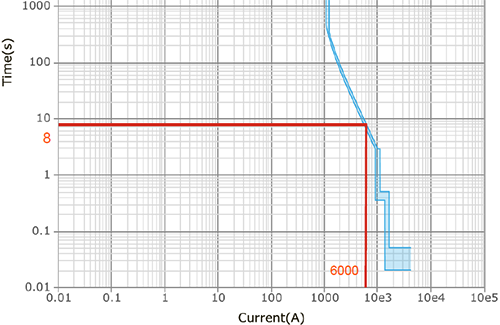

圖4 短延時Isd＞6Ir時間-電流曲線

第二種情況：短延時保護整定電流小于6Ir。

將NT16H1斷路器的長延時保護整定電流Ir為1000A，長延時時間Tr仍然選擇8s@6Ir，短延時保護整定電流Isd設定為4Ir即4000A，短延時時間設定為0.4秒，見圖5。

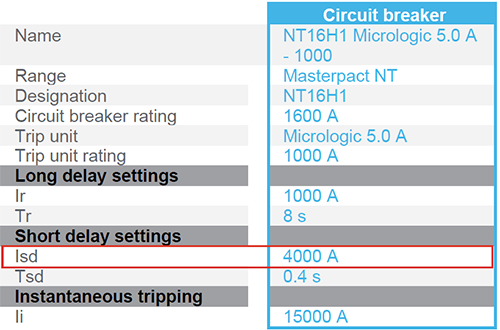

圖5 NT16H1短延時保護設定值4Ir

從圖6的時間-電流曲線上看，故障電流為6000A即6Ir時，大于短延時保護整定電流4Ir，所以短延時保護延時0.4秒后動作，此時長延時保護不會動作。

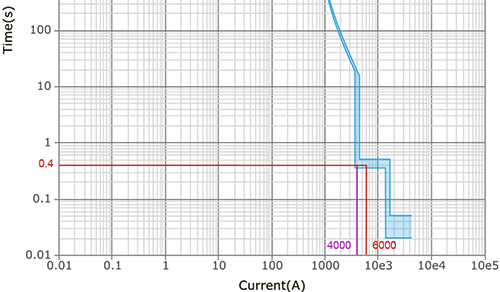

圖6 短延時Isd＜6Ir時間-電流曲線

第三種情況：短延時保護整定倍數等于6Ir。

將NT16H1斷路器的長延時保護整定電流Ir為1000A，長延時時間Tr仍然選擇8s@6Ir，短延時保護整定電流Isd設定為6Ir即6000A，短延時時間設定為0.4秒，見圖7。

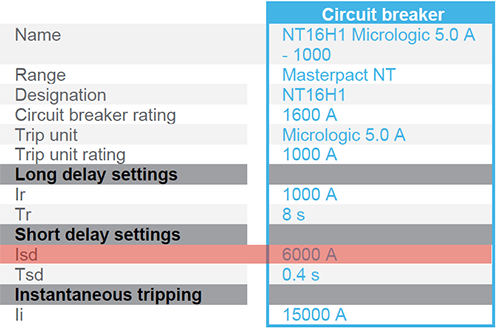

圖7 NT16H1短延時保護設定值6Ir

從圖8的時間-電流曲線上看，故障電流為6000A即6Ir時，等于短延時保護整定電流6Ir，所以短延時保護延時0.4秒后動作，此時長延時保護不會動作。

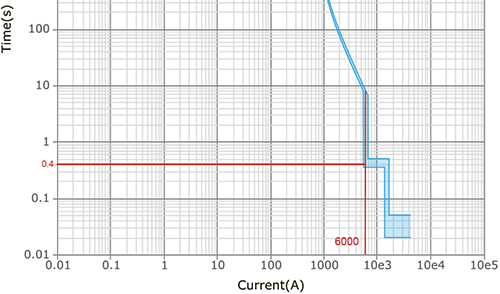

圖8 短延時Isd=6Ir時間-電流曲線

由此可見：
1、當?shù)蛪簲嗦菲鞫萄訒r(shí)保護整定倍數大于6Ir時，如果故障電流為6Ir，那么斷路器將按長延時保護對應@6Ir的延時時間動作；
2、當?shù)蛪簲嗦菲鞫萄訒r(shí)保護整定電流小于(等于)6Ir時，只要故障電流大于(等于)短延時保護設定值(包括6Ir)，那么斷路器將按短延時保護的延時時間Tsd動作。

長延時保護基于6Ir的延時時間Tr意義，是決定反時限區域其他過載倍數下動作時間的長短。

例如圖9為Tr=4倍時的反時限曲線，圖10為Tr=24倍時的反時限曲線，你會發現二者只是在Y軸方向作平移運動。
Tr@6Ir只是決定了曲線的走向，當短延時保護整定電流低于6Ir時，并不影響短延時保護的延時時間。

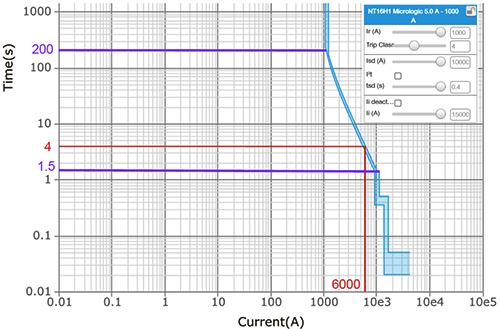

圖9 長延時保護Tr=4秒的反時限曲線

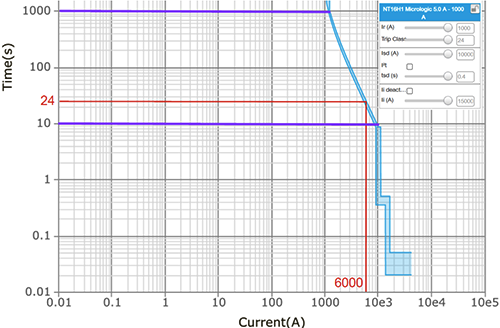

圖10 長延時保護Tr=24秒的反時限曲線

作者：賓昭平
