4-20mA信號制優點
現場儀表可實現兩線制，所謂兩線制即電源、負載串聯在一起，有限公共點，而現場變送器與控制室儀表之間的信號聯絡及供電僅用兩根電線。因為信號起點電流為4mA，為變送器提供了靜態工作電流，同時儀表電氣零點為4mA，不與機械零點重合，這種“活零點”有利于識別斷電和斷線等故障。而且兩線制還便于使用安全柵，利于安全防爆。
控制室儀表采用電壓并聯制信號傳輸，同一個控制系統所屬的儀表之間有公共端，便于與檢測儀表、調節儀表、計算機、報警裝置配用，并方便接線。
現場儀表與控制室儀表之間的聯絡信號采用4-20mA的理由是：因為現場與控制室之間的距離較遠，連接電線的電阻較大，如果用電壓源信號遠傳，由于電線電阻與接收儀表輸入電阻的分壓，將產生較大的誤差，而用恒流源信號作為遠傳，只要傳送回路不出現分支，回路中的電流就不會隨電線長短而改變，從而保證了傳送的精度。
控制室儀表之間的聯絡信號采用1-5VDC的理由是：為了便于多臺儀表共同接收同一個信號，并有利于接線和構成各種復雜的控制系統。如果用電流源作聯絡信號，當多臺儀表共同接收同一個信號時，它們的輸入電阻必須串聯起來，這會使最大負載電阻超過變送儀表的負載能力，而且各接收儀表的信號負端電位各不相同，會引入干擾，而且不能做到單一集中供電。
采用電壓源信號聯絡，與現場儀表的聯絡用的電流信號必須轉換為電壓信號，最簡單的方法就是：在電流傳送回路中串接一個250Ω的標準電阻，把4-20mA轉換為1-5V，通常由配電器來完成這一任務。

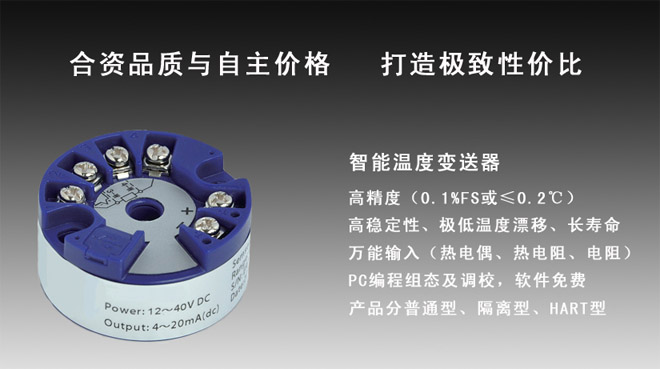

4-20mA輸出二線制智能溫度變送器
附：國際電工委員會(IEC)簡介
國際電工委員會（International Electrotechnical Commission）成立于1906年，是世界上成立最早的非政府性國際電工標準化機構，負責有關電工、電子領域的國際標準化工作。
IEC的宗旨是促進電氣、電子工程領域中標準化及有關問題的國際合作，增進國際間的相互了解。為實現這一目的，IEC出版包括國際標準在內的各種出版物，并希望各成員在本國條件允許的情況下，在本國的標準化工作中使用這些標準。
目前IEC成員國包括了絕大多數的工業發達國家及一部分發展中國家。這些國家擁有世界人口的80%，其生產和消耗的電能占全世界的95%，制造和使用的電氣、電子產品占全世界產量的90%。
IEC標準的權威性是世界公認的。IEC每年要在世界各地召開百多次國際標準會議，世界各國的近10萬名專家在參與IEC的標準制訂、修訂工作。我國于1957年成為IEC的執委會成員。
