◆最高電壓(交流有效值或直流Um)：施加到關聯設備非本質安全連接裝置上，而不會使本質安全性能失效的最高電壓。
◆最高輸出電壓(Uo)：在開路條件下，在設備連接裝置施加電壓達到最高電壓(包括Um和Ui)時 ，可能出現的本質安全電路的最高輸出電壓(交流峰值或直流)。簡而言之，無論安全柵是損壞或正常情況，安全柵向危險側供出的最大開路電壓。
◆最大輸出電流(Io)：來自電氣設備連接裝置的本質安全電路的最大電流(交流峰值或直流)。
◆最大輸出功率(Po)：能從電氣設備獲得的本質安全電路最大功率。
◆最大外部電容(Co)：可以連接到電氣設備連接裝置上，而不會使本質安全性能失效的本質安全電路的最大電容。
◆最大外部電感(Lo)：可以連接到電氣設備連接裝置上，而不會使本質安全性能失效的本質安全電路的最大電感。
◆最高輸入電壓(Ui)：施加到本質安全電路連接裝置上，而不會使本質安全性能失效的最高電壓(交流峰值或直流)。
◆最大輸入電流(Ii)：施加到本質安全電路連接裝置上，而不會使本質安全性能失效的最大電流(交流峰值或直流)。
◆最大輸入功率(Pi)：當電氣設備與外電流連接不使本質安全性能失效時，可能在電氣設備內部消耗的本質安全電路的最大輸入功率。
◆最大內部等效電容(Ci)：通過電氣設備連接裝置出現的電氣設備總等效內電容。
◆最大內部等效電感(Li)：通過電氣設備連接裝置出現的電氣設備總等效內電感。
◆Cc：連接導線的最大電容。
◆Lc：連接導線的最大電感。
為保證設備的安全正常使用，本安系統各配置間必須滿足以下條件：
1、現場本安設備的防爆標志級別不能高于安全柵的防爆標志級別。

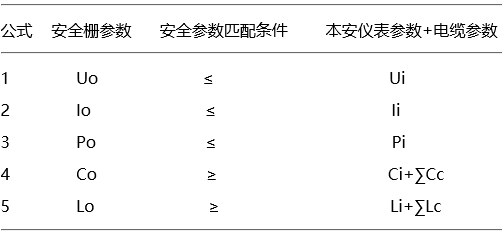

2、關聯設備(安全柵)、現場本安設備與連接電纜參數之間應符合下表不等式。
本安系統組合條件
注:∑Lc和∑Cc—為連接電纜分布電容和分布電感
