關于線路明敷和暗敷的界定范圍

2022/7/20 0:11:29 人評論次瀏覽分類：電工基礎 文章地址：http://www.yigongchang99.com/tech/4337.html

關于線路的明敷和暗敷，尚沒有標準定義，兩者之間界線不是很清晰，例如吊頂內敷設的線路是明敷還是暗敷？人在房間內看不到該線路，從這個角度看是暗敷；但該線路裸露在吊頂內，又有明敷的特征。因此需要界定明敷、暗敷的范圍。現在筆者談?wù)剛€人看法，供大家交流、討論。

明敷
明敷是在室內外正常情況下能直接看到電氣線路走向的敷設方式。主要有如下幾種情況：
◆線路沿墻表面敷設，用WS表示；
◆線路沿沒有吊頂?shù)臉前宓妆砻娣笤O(shè)，用CE表示；
◆線路沿室內吊頂板下表面敷設，用CE表示；
◆線路沿梁或屋架表面敷設，用AB表示；
◆線路沿柱敷設，用AC表示。

暗敷
與明敷相對應，暗敷是在正常情況下不能直接看見線路走向的敷設方式。通常有如下幾種：
線路暗敷在墻體內，用WC表示；
◆暗敷在頂板內，用CC表示，頂板可以是結構現澆板，也可以是樓板墊層內；
◆暗敷在地板、地面下，用FC表示；
◆暗敷在結構梁內，用BC表示；
◆暗敷在結構柱內，用CLC表示。

做法

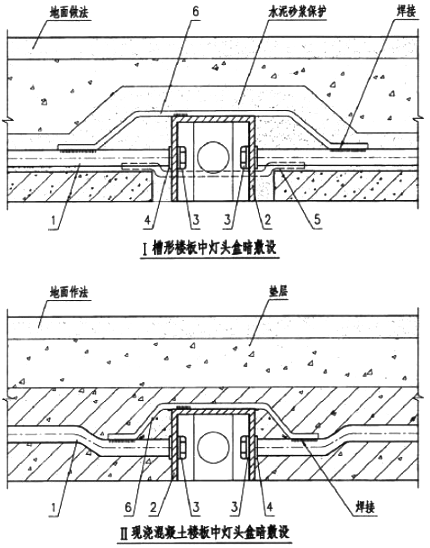

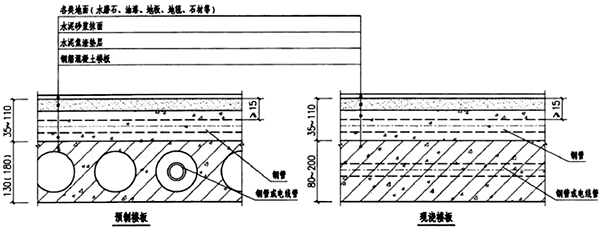

具體施工可參考權威的標準圖集，例如，圖1為鋼管在樓板內暗敷做法，圖2為燈具接線盒安裝做法。其他做法可參見國標圖集《民用建筑電氣設計與安裝室內布線》08D800-6。
