雙金屬溫度計是一種用于中低溫測量的現場檢測儀表，可以直接測量-20～500℃范圍內液體、蒸汽和氣體溫度。雙金屬溫度計主要原件是由兩種或多種金屬疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作。測溫元件是基于繞成環形彎曲狀的金屬片組成，螺旋雙金屬金屬片固定，另一端連接到旋轉的指針上，若金屬片固定那一端受熱，金屬片膨脹，金屬片另一端帶動表盤指針旋轉，雙金屬溫度計便顯示出介質溫度值。
雙金屬溫度計分類
通常按照指針表盤與保護管的連接管方向?qū)㈦p金屬溫度計分成軸向型、徑向型、135°、萬向型和帶鉑電阻雙金屬溫度計五種。

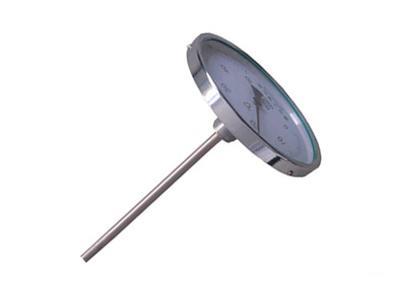

1、軸向型雙金屬溫度計指針表盤與保護管垂直連接。

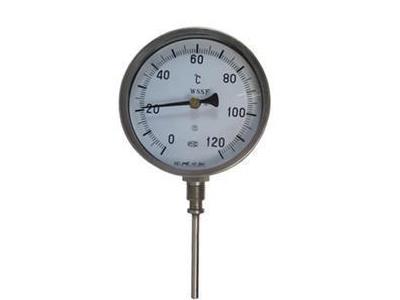

2、徑向型雙金屬溫度計指針表盤與保護管平行連接。

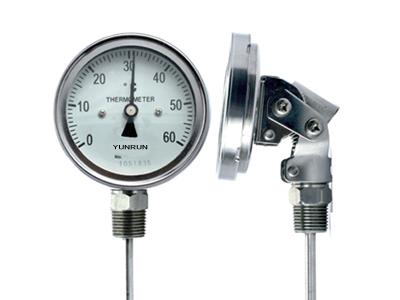

3、135°雙金屬溫度計指針表盤與保護管連接角度成135°。
4、萬向型雙金屬溫度計指針表盤與保護管連接角度可任意調整。

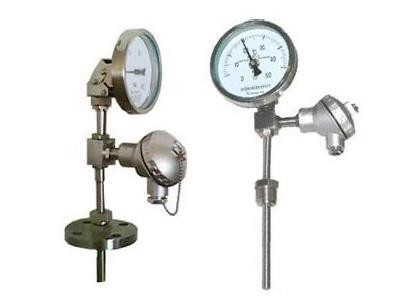

5、帶鉑電阻雙金屬溫度計通常用在既需要在現場顯示溫度又需要將測溫信號送到控制室的使用場合。
雙金屬溫度計使用及維護
1、WSS系列雙金屬溫度計在保管、安裝、運輸和使用過程中，應盡量避免碰撞溫度計保護管，切勿使雙金屬溫度計保護管彎曲和變形。安裝時嚴禁扭動儀表外殼。
2、雙金屬溫度計應在-30～80℃環境溫度中工作。
3、雙金屬溫度計保護管浸入被測介質中的長度應該大于感溫原件的長度(一般插入深度100mm；0～50℃量程的插入深度大于150mm)，以保證溫度測量準確性。
4、各種類型雙金屬溫度計不適合測量敞開容器內的介質溫度；帶電接點雙金屬溫度計不宜在振動較大場合使用，振動會影響電接點動作可靠性，從而影響到與溫度計關聯的控制系統控制可靠性。
5、雙金屬溫度計應定期檢定，一般每隔六個月為宜。
6、操作人員從與地面垂直的位置觀察測量數據，若溫度計安裝在設備頂部應選用軸向型雙金屬溫度計，若溫度計安裝在容器側面應選用徑向型或萬向型雙金屬溫度。
7、操作人員從與地面平行的位置觀察測量數據，若溫度計安裝在設備頂部應選用徑向型或萬向型雙金屬溫度計，若溫度計安裝在容器側面應選用軸向型或萬向型雙金屬溫度。
8、電接點雙金屬溫度計可以輸出上限和下限溫度報警信號。
9、雙金屬溫度計經常工作的溫度應該在表盤刻度1/2-3/4范圍內，溫度計表盤刻度就是這樣確定的。
10、安裝雙金屬溫度計時需要選用溫度傳感器安裝凸臺。

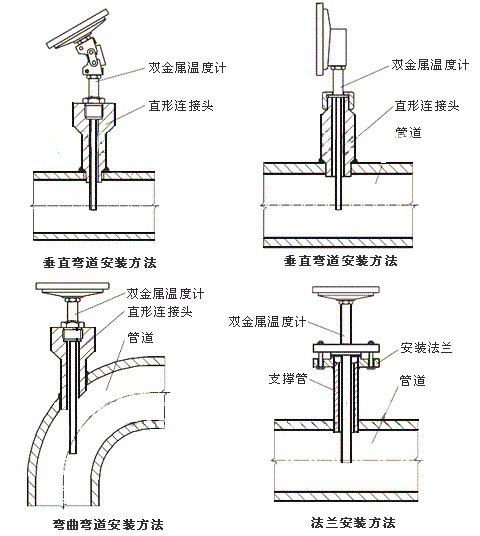

雙金屬溫度計安裝方法
雙金屬溫度計配套儀表
溫度計安裝凸臺 溫度傳感器保護管 智能溫度變送器
