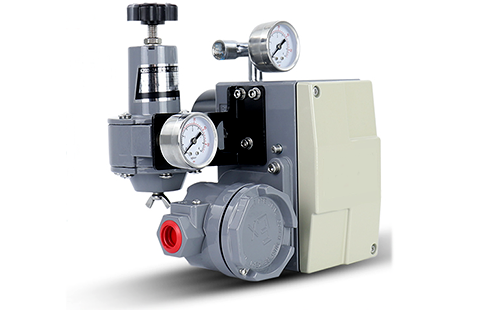

怎樣調校HEP-15閥門定位器？

2021/10/16 20:51:48 人評論次瀏覽分類：控制閥文章地址：http://www.yigongchang99.com/tech/3995.html

HEP-15閥門定位器比較常見，筆者整理HEP-15閥門定位器調校方法分享給大家，希望對儀表工調校HEP-15閥門定位器有所幫助。

HEP-15閥門定位器里面有兩個旋鈕，一個是調零旋鈕，一個是調行程旋鈕。下面分別說說它們的作用：
①調零旋鈕
調零旋鈕是調節閥門的零點，通過調節零位旋鈕使閥芯工作在不同的起始點，類似差壓變送器的零點，(在工廠里面很多都是把零位往下調整一點，目的是為了把閥門關死，叫做閥門緊閉作用，但是按照常規零點調在閥芯關閉位置也就是百分表的零位，這樣調校0%、25%、50%、75%、100%這五個點是才能合格)如圖：
HEP-15閥門定位器的零點示意圖
②調行程旋鈕
調零旋鈕是調節閥門行程大小的作用(閥門行程=閥門行程上限-閥門行程下限)通過調節行程旋鈕則可以改變閥門行程的大小，如圖：
HEP-15閥門定位器行程調節示意圖

現在來說一下怎樣調校HEP-15閥門定位器：
1、在安裝閥門過程中，一定要把機械零點(閥芯零位)安裝對，在調整閥門定位器的反饋桿時一定要在閥門行程的50%調好水平，這一點關系到閥門線性度的問題。
2、安裝完畢之后通電通氣，把數顯表調在0.0然后調節零位旋鈕，這個時候我們把零位稍微往上調一些：通常往上調0.3-0.5毫米左右，百分表走0.30mm-0.50mm，然后記住這個數值，假如這個時候百分表數值在0.50mm。
3、把數顯表加到100.0然后看閥門行程走了多少，讀取現在百分表的數值，然后計算閥門行程(閥門行程=閥門行程上限-閥門行程下限)。假如百分表讀數為25.50則閥門的行程就是25.50-0.50=25mm，假如讀數為24.50，則閥門行程為24.50-0.50=24mm，假如讀書為26.00，則閥門行程就是25.50mm。
4、根據計算出的結果，做閥門行程相應的調整，如果閥門行程偏大，則調小行程，如果閥門行程偏小，則調大行程，當每次調整完行程旋鈕時一定要把行程緊固螺釘扭緊，然后再走一個行程，(可以從上往下走，也可以從下往上走，在走行程的過程中也許零點會有變化，因為調行程也會影響零點，但是計算行程是一定是閥門上行程-下行程)再計算閥門行程，
5、當計算得閥門行程為25mm時，把數顯表打到0.0，調整零位旋鈕，使定位器零位對準閥門機械零位，這時百分表讀數為0.00，再走一遍觀察各點合格則可以取0%、25%、50%、75%、100%這5個點數據。
