交叉引用表、字節使用表、位使用表
交叉引用表。程序編寫完成后，單擊導航欄交叉引用按鈕，打開交叉引用窗口，出現提示“必須執行編譯以顯示交叉引用”，單擊工具欄中的編譯按鈕編譯項目，編譯無誤后才能顯示交叉引用。

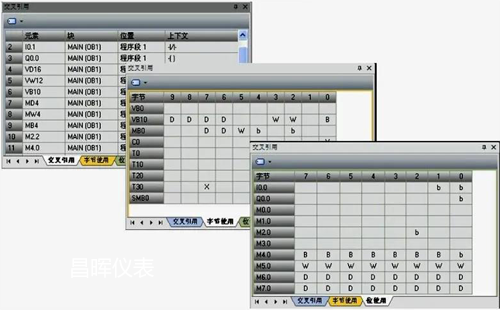

交叉引用窗口

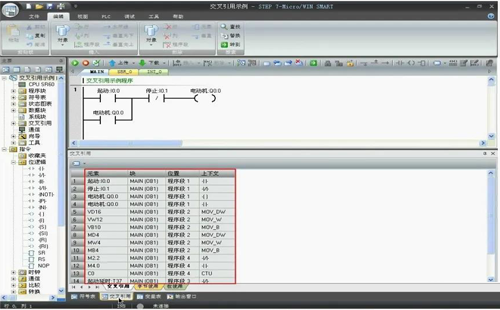

交叉引用表列出了程序中使用的所有操作數，并標識它們使用的POU、程序段以及關聯程序指令等詳細信息。單擊切換尋址按鈕，元素的顯示在符號尋址和絕對尋址直間進行切換。雙擊某一元素，如I0.1，在程序編輯器中立即定位于程序段的對應部分。

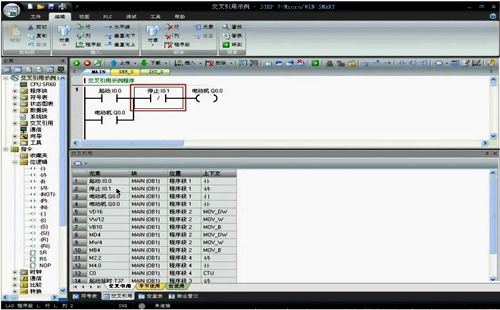

雙擊某一元素定位于程序段的對應部分
字節使用表。單擊交叉引用窗口下的字節使用選項卡，通過字節使用表可以看出程序使用了哪些存儲區的哪些字節，它還有助于判斷存儲區的重復賦值錯誤，其中小寫字母b表示已使用了存儲器的一個位，大寫字母B表示已使用了存儲器的一個字節，W表示已使用了存儲器的一個字即兩個字節，D表示已使用了存儲器的一個雙字即四個字節，X表示使用了定時器和計數器。
字節使用表

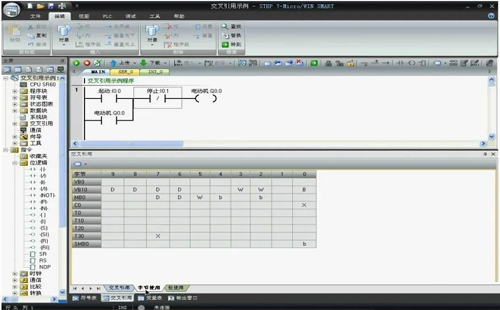

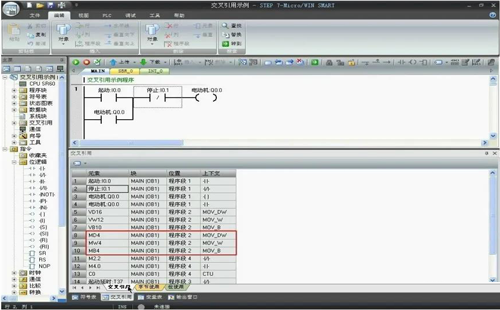

表的左側顯示10的倍數，單位顯示在列0到9中，如下圖所示，表示程序已經使用了VB10、VB12、VB13、VB16至VB19、MB2、MB4至MB7、C0、T37、SMB0。因為雙字要求四個字節、字要求兩個字節，所以字節表應有四個相鄰的D、兩個相鄰的W，從表中可以看出VB10行滿足要求，而MB0行中的MB4至MB7不滿足要求，由此可以判斷程序中存在重復賦值的錯誤。切換到交叉引用表，顯然MD4、MW4、MB4使用了部分重疊的存儲區。
部分重疊的存儲區

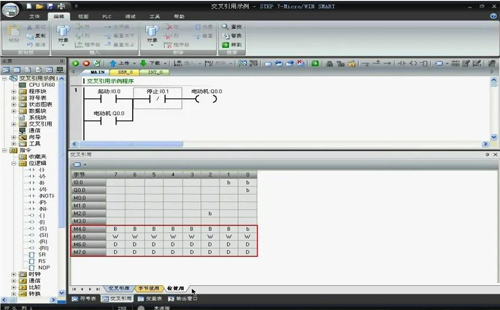

位使用表。單擊位使用選項卡，通過位使用表可以查看程序中I區、Q區、M區的使用情況，精確到具體某一位，也有助于識別重復賦值錯誤，如下圖所示，程序中使用了I0.0，I0.1，Q0.0，M2.2等，在位使用表中，正確的字節、字、雙字賦值需要8個相鄰的字母b、16個相鄰的字母W、32個相鄰的字母D，因此該表顯示了MB4至MB7存在重復賦值錯誤。
重復賦值錯誤
本篇昌暉儀表介紹了交叉引用表、字節使用表、位使用表的操作，隨后我們繼續學習西門子PLC編程的相關內容，歡迎朋友們持續關注！
