談到繼電保護裝置的基本原理：采集電氣一次設備故障時CT和PT信息，經邏輯判據后發信或跳閘至相應的斷路器，將故障切除。

因此CT回路和PT回路的安全運行尤為重要，首先在《GB/T14285-2006繼電保護和安全自動裝置技術規程》第6部分中對“互感器二次回路”、“保護用電流互感器”、“保護用電壓互感器”、“互感器的安全接地”等方面做了詳細的要求。其次《DLT 995-2016繼電保護和電網安全自動裝置檢驗規程》第5部分對“電流、電壓互感器的檢驗”、“二次回路檢驗”都做了詳細的規定。

CT和PT本體在交接試驗完成后，運行基本穩定，但日常工作中在二次回路的工作較多，CT回路和PT回路的運行維護怎樣才能搞好呢？首先要清楚CT回路和PT回路都去哪了？

具體涉及到：
1、互感器的布置、參數
①明確互感器的安裝位置？
②一共幾組互感器？
③每一組互感器的二次繞組有幾個？
④每一組所使用的保護等級是什么？
⑤容量多少，可以帶多太負荷(具體涉及到保護級別10%誤差曲線校核、測量計量級別的精度校驗)？

2、明確安裝位置后要明確每一組互感器的作用
①測量級互感器測量的對象是什么？
②計量級互感器計算那些用電負荷？
③保護級互感器保護范圍是什么？

3、回路所接帶什么保護裝置及影響
①每一組電壓回路串接了多少裝置？PT空開跳閘時可能造成的影響？
②每一組電流回路串接了什么裝置？CT斷線后可能造成的影響？(考慮CT開路電壓多少，是否需要將相應的斷路器跳開)
③對于雙套保護配置的兩套保護是否采用了獨立的兩組互感器回路？
④測量PT和CT有問題后對電流監視、電壓監視、有功無功監視可能的影響？(此處特別注意：發電機采集的功率信號參與原動機機械調節部分，當功率擺動時會造成火電、水電等調門誤動)
⑤零壓回路的完好性：一般零序電壓回路會有較小的基波、三次諧波(多見于發電機)電壓，正常運行中加強監視，判別確實零壓為零還是回路斷線。部分保護裝置有零壓斷線判別。
⑥零流回路的完好性：部分設備正常運行中因不平衡電流可能有較小的零序電流，可在設備運行中監視以區分是否斷線。此外對正常運行中確實為零的回路，要做好“保護擴大化分析”，在外部故障時除了查看本保護裝置的三相電壓電流外，做好零流的監視判別、當然此方法也實用于零壓回路判別。
⑦PT空開跳閘或CT斷線后是否有報警信息上傳至遠方監視畫面？
⑧電壓互感器的一次側隔離開關斷開后，其二次回路應有防止電壓反饋的措施。對電壓及功率調節裝置的交流電壓回路，應采取措施，防止電壓互感器一次或二次側斷線時，發生誤強勵或誤調節。(GB/T14285-2006)

4、PT和CT的接地情況一定要明確(GB/T14285-2006 6.2.3)
6.2.3.1 電流互感器的二次回路必須有且只能有一點接地，一般在端子箱經端子排接地。但對于有幾組電流互感器連接在一起的保護裝置，如母差保護、各種雙斷路器主接線的保護等，則應在保護屏上經端子排接地。
6.3.2.2 電壓互感器的二次回路只允許有一點接地，接地點宜設在控制室內。獨立的、與其它互感器無電聯系的電壓互感器也可在開關場實現一點接地。為保證接地可靠，各電壓互感器的中性線不得接有可能斷開的開關或熔斷器等。
6.2.3.3 已在控制室一點接地的電壓互感器二次線圈，必要時，可在開關場將二次線圖中性點經放電間隙或氧化鋅閥片接地，應經常維護檢查防止出現兩點接地的情況。
6.2.3.4 來自電壓互感器二次的四根開關場引出線中的零線和電壓互感器三次的兩根開關場引出線中的N線必須分開，不得共用。

要根據此要求明確PT和CT的接地點在哪？

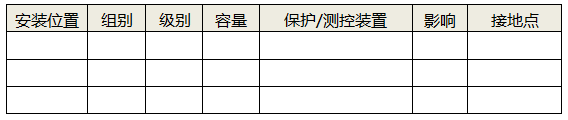

按電力儀表提供的表格將全站PT和CT逐一整理出來，整個保護的概念就有了，保護回路基本一般就拿下了，想要學習還等什么呢，動手吧！
