電氣設計人員在進行低壓配電系統設計時對低壓配電系統接線相關技術要求要有深入的了解，昌暉儀表在本文對低壓配電系統接線方式及特點做介紹，希望對大家有所幫助。

低壓配電系統接線有放射式接線、樹干式接線、“變壓器-干線組”接線和鏈式接線這四種，下面對這四種接線的優點和缺點做簡單介紹。

1、放射式接線

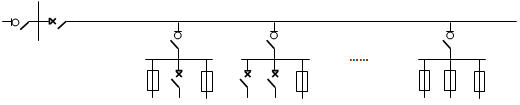

放射式接線示例圖如圖1所示(圖中表示的為三級放射式接線)，其主要優點有：
①較容易滿足故障防護要求。
②較容易實現選擇性動作，切斷故障范圍小。
③易尋找故障部位，便于檢查、維修。

其主要缺點有：
①靈活性稍差。
②需要電線、電纜和導管的數量較多。

圖1 放射式接線

2、樹干式接線
樹干式接線示例圖如圖2所示。

圖2 樹干式接線

樹干式接線包括以下幾種形式：
①高層、多層建筑豎井內垂直裝設的封閉式母線。
②多層建筑豎井內垂直敷設的預分支電纜。
③工業廠房屋架(或其他高空部位)裝設的裸母線或封閉式母線槽(近年來裸母線應用很少)。
④工業廠房成排布置的中小功率設備后上方(高2.5m左右)設置的插接式封閉母線。
⑤道路照明由電纜或架空線分支連接到燈具的樹干式接線。
⑥由滑動式小母線槽以移動方式分接到可移動燈具或小功率用電設備的可移動樹干式接線（通常小母線槽兼作燈具安裝支持架）。

其主要優點有：
①靈活性好，適應用電設備的變化、移動或增加。
②需要的電線、電纜和導管用量較少。
其主要缺點為：干線及其分支線(分支點到保護電器之間的線段)故障時停電范圍大。

3、“變壓器-干線組”接線
“變壓器-干線組”是樹干式的一種形式，當變壓器全部或絕大部分給該干線供電時采用，接線示例圖如圖3所示。

圖3 “變壓器-干線組”接線
此種接線方式的特點和樹干式接線相同，但更節省低壓配電柜設備和面積。

4、鏈式接線
