SH/T3082-2019《石油化工儀表供電設計規范》SH/T3082-2019是在SH/T3082-2003基礎上修訂而成的，2020年1月1日起實施。l兩次規范修訂的主編單位均為中國石化集團洛陽石油化工工程公司，2003版主要起草人員為周懋忠、呂明倫、劉一笑；2019版主要起草人為裴炳安、呂明倫、趙永明，龐曉明、邵瑜、金哲、趙貴東、張賀。
本規范自1997年首次發布，2003年第1次修訂，本次為第2次修訂。由于受疫情影響，原計劃的規范貫宣延期，為了幫助大家加深理解和認知，并盡快應用到項目設計和施工中，資深儀表工程師王勝利進行規范解讀。
SH/T 3082-2019版規范究竟有哪些新增和修改內容？在項目設計和施工中究竟如何應用？
本文主要從以下十個方面，淺談對SH/T 3082-2019的見解和看法(由于正式稿件尚未對外公開發行，本內容摘選自《石油化工儀表供電設計規范》SH/T 3082-2019報批稿，僅供學習參考，一切以發布的正式稿為主）。
一、SH/T3082-2019主要修訂內容
SH/T 3082-2019規范主要內容包括：儀表供電范圍和負荷等級，儀表供電電源質量指標，儀表交流供電電源配置方案，儀表供電系統設計，供電器材選擇及電源系統配線。
SH/T 3082-2019規范主要修訂技術內容：
①直流穩壓電源質量指標；
②儀表交流供電電源配置方案；
③儀表供電系統配線原則；
④供電器材選擇及電源系統配線。
1、供電范圍
儀表控制系統供電；儀表輔助系統供電。

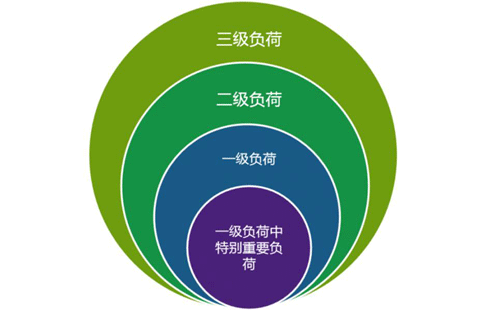

2、負荷等級
一級負荷；一級負荷中特別重要負荷；二級符合；三級負荷。
3、電源質量
GPS：普通電源質量指標；UPS：普通電源質量指標；直流穩壓電源質量指標。
4、配置方案
單UPS+GPS雙輸出回路供電方案；雙UPS雙輸出回路供電方案；雙UPS多輸出回路供電方案。
5、供電系統設計
一般規定；多UPS多輸出回路供電方案；儀表供電系統配線原則。
6、器材選擇及電源系統配線
SH/T 3082-2019規范適用于石油化工及以煤為原料制取油品及化工產品的企業新建、擴建、改建工程中儀表及控制系統供電系統的工程設計。不適用于火災報警、消防、工業電視、電話及擴音對講、安防及電信設備的供電設計。
二、儀表及控制系統供電的范圍
儀表及控制系統供電的范圍包括：
①壓縮機控制系統CCCS；
②可燃氣體和有毒有害檢測報警系統(GDS)；
③機組監測系統MMS；
④安全儀表系統SIS；
⑤過程控制系統DCS、PLC、FCS、SCADA；
⑥機柜室和控制室安裝的電子類儀表；
⑦在線分析儀系統；
⑧現場檢測、報警儀表及執行原件。
特別提醒：電信設備及系統供電不能與儀表UPS供電混用或接入儀表供電系統。
三、儀表及控制系統供電負荷
①一級特別：除有兩個電源供電還應增加應急電源，嚴禁其它電源接入應急電源系統；電源突然中斷后，為確保安全停車，避免引起火災、爆炸、中毒及人員傷亡和關鍵設備損壞，或事故一旦發生事故能及時處理，防止事故擴大，保護關鍵設備，搶救及撤離工作人員等，而不允許中斷供電的一級用電負荷。
②一級：電源突然中斷后，將打亂關鍵性的連續生產工藝過程，造成重大經濟損失，供電恢復后需要很長時間才能恢復生產的生產裝置及為其服務的公用工程的用電負荷；兩個電源供電，一個故障，另一個不應同時受到影響。特別注意：儀表及控制系統供電應采用UPS。
③二級：電源突然中斷后，將造成較大經濟損失，供電恢復后，需要較長時間恢復正常生產的生產裝置以及為其服務的公用工程的用電負荷。
④三級：所有不屬于一級、二級的其它用電負荷。
現場檢測儀表、執行元件、分析儀表、分析小屋等的380V的交流供電電源應由電氣提供，宜采用普通電源。特別注意：儀表輔助設施宜獨立設置。
不低于電氣電力負荷：如果整個生產區域的電力負荷確定為一級或二級，則整個生產區域負荷(包括現場交流供電380V的動力電源，可以全部按一級或二級負荷考慮)。以上內容參考《GB50052供配電系統設計規范》和《SH/T3038石油化工裝置電力設計規范》。
四、儀表供電電源(GPS、UPS、直流穩壓電源)的質量指標和要求
1、GPS質量指標
輸出電壓：220 V±22V；
輸出頻率：50Hz±1Hz；
輸出瞬時電壓降：小于20%；
接地方式：TN-S。
GPS其它要求：容量應按儀表輔助設施(包括儀表盤柜照明、排風扇、儀表維護及檢修插座等）的額定負荷總和的1.2倍~1.5倍確定。交流電源電壓、就留頻率及波形失真率、直流電源紋波電壓、電源瞬斷時間、電源瞬時電壓降等，應高于儀表及控制系統的供電要求。
2、UPS質量指標
輸出電壓：220V±11V，單相；
輸出頻率：50Hz±0.5Hz；
波形失真率：小于5%；
瞬時輸出電壓降：小于10%；
電源瞬斷時間：不大于5ms；
蓄電池：全密封免維護型；
后備供電時間:不小于30min；
UPS其它要求：具有故障報警、故障保護帶報警輸出接點；具有過載保護功能和故障維護旁路功能；交流UPS應采用在線式；配備帶有穩壓功能的獨立旁路電源，當發生故障時，旁路電源應自動投入為儀表控制系統繼續供電；儀表UPS的容量應按儀表及控制系統(包括：系統機柜、網絡柜、安全柵柜、繼電器柜、遠程I/O模塊柜等)額定負荷總和的0.8倍-1.2倍確定；單臺UPS容量不超過100k Va，超過100k Va時，應采用多UPS多輸出回路供電方案；交流UPS的性能應符合DL/T1074-2007《電力用直流和交流一體化不間斷電源設備》的有關要求。
3、直流穩壓電源質量指標
輸入電壓：220V±11V,單相；
輸入頻率：50Hz±1Hz；
輸出電壓：24VDC(24-28V可調）；
紋波電壓：小于0.2%；
瞬時電壓降：小于10%。
直流穩壓電源其它要求：具有故障報警功能；具有短時瞬間過電流功能，和負載短路自動保護功能，當負載恢復后，能迅速恢復；交流UPS應采用在線式；能構成冗余供電系統，具有輸出隔離和電流負載平衡功能；直流穩壓電源應采用并聯運行方式構成1：1冗余供電系統，任何一路電源發生故障時，供電系統仍應能向所有用電設備正常供電；儀表直流供電系統的電源裝置應分散配置，每個直流供電儀表機柜應按1：1冗余原則配置相應的電源裝置。
五、電源冗余配置圖
1、雙路直流電源冗余配置圖

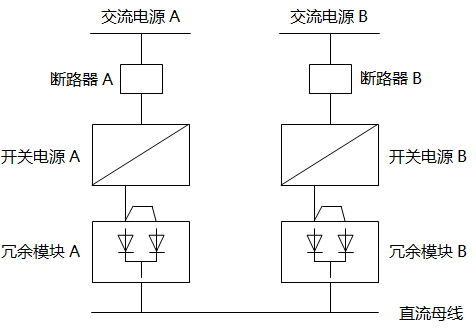

①兩只開關電源加兩只冗余模塊
一只開關電源失效故障或一只冗余模塊失效故障，甚至其中任意一只開關電源和一只冗余模塊同時失效故障的情況下，均能夠保證直流供電回路的有效工作。
②兩只開關電源加兩只冗余模塊
一只開關電源和同側(A或B)一只冗余模塊同時失效故障的情況下，也能夠保證直流供電回路的有效工作。

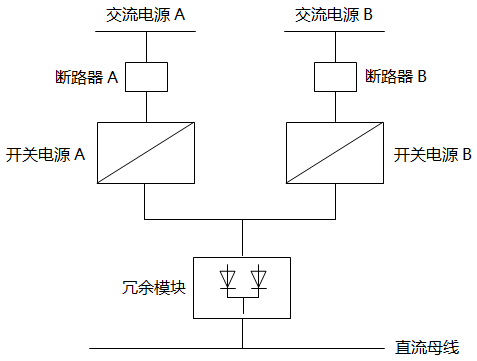

③兩只開關電源加一只冗余模塊(通常20A及以內)
其中一只開關電源故障的情況下，能夠保證直流供電回路的工作，如果冗余模塊出現部分失效故障(單側)，則冗余機制將失效。當冗余模塊完全失效故障，則直流供電回路失效。
④兩只開關電源直接并接
兩只開關電源直接并接的方式，要求使用兩只同型號、規格的開關電源，(選用注明可直接并接的開關電源)，同時要在并接前將兩只開關電源的輸出電壓調整一致，實現簡單冗余配置，提高直流供電的可靠性。冗余模塊容量需要關注。
2、三路(雙路)直流電源冗余配置圖

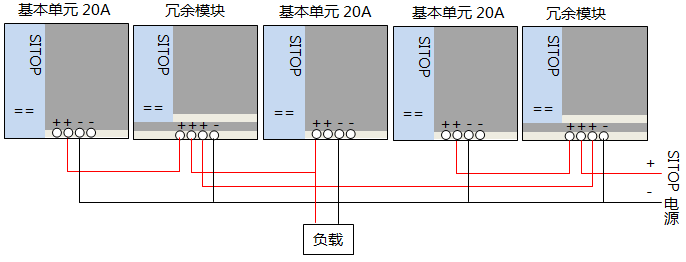

①三只開關電源加兩只冗余模塊(通常20A以內)

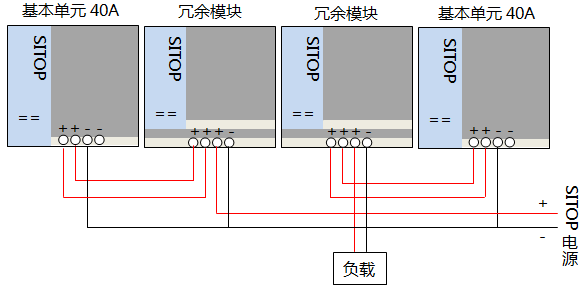

②兩只開關電源加兩只冗余模塊(通常20A以上)
六、儀表交流供電配置方案
1、GPS+單UPS雙輸出回路供電方案
輸入1、輸入2分別接自具有雙路電源輸入配電裝置的不同母線段(并非兩根電源線)。
適用情況：用電負荷20KVa以下的單套生產裝置、輔助生產裝置、或公用工程設施的控制室或現場機柜室儀表供電。
2、雙UPS雙輸出回路供電方案
適用情況：聯合裝置等的控制室、現場控制室或現場機柜室儀表供電。
3、雙UPS多輸出回路供電方案和多UPS多輸出回路供電方案
適應(用)情況：全廠性、大型聯合裝置等的中心控制室、現場控制室或現場機柜室儀表供電。
區別：規范規定單臺UPS的容量不超過100k Va，超過100k Va時，應采用多UPS多輸出回路供電。：
注意：雙UPS多輸出回路供電方案和多UPS多輸出回路供電方案本質不同
七、儀表供電系統設計
屬于儀表供電電源有220VAC/50Hz交流電源和24VDC直流電源；220VAC/50Hz由電氣專業提供；儀表交流供電系統接地為TN-S；儀表交流供電系統防雷設計按SH/T 3164《石油化工儀表系統防雷工程設計規范》。
八、儀表供電系統配線原則
①交流配電柜單面電源容量不宜超過20kVA,每個交流配電柜總電源容量不宜超過40kVA；
②同一配電柜內不同種類供電電源的儀表配電系統應分別設置，且應采取隔離措施；
③并行運行的UPS電源，其配電系統應分別配置、相互獨立；
④交流總配電柜至儀表用電設備(包括現場儀表)的配電級數不應超過三級；
⑤儀表甲流總配電柜和分配電柜均應配備輸入總斷路器和輸出總斷路器，雙面儀表配電柜每一面分別配備輸入總斷路器和輸出分斷路器。每臺交流用電儀表設備應設置獨立的單元斷路器；
⑥儀表交流分配電柜應至少預留20%的備用回路；
⑦現場儀表220VAC供電應采用三芯絕緣電源線，電源線與其它信號線應采取隔離措施分開敷設；
⑧交流分配電柜到現場儀表的電壓降應滿足現場儀表的工作電源要求，現場儀表的供電電壓不應低于其最低工作電壓；
⑨冗余直流電源裝置的輸入應接自不同的交流配電柜或同意交流配電柜的正反兩面交流配電系統；
⑩儀表直流供電系統不宜向與其他不相鄰機柜內的用電設備供電；
?儀表直流供電，每個供電回路的24V正端線路宜設置獨立的熔斷器和/或分斷器。
九、電源系統配線原則
①電源線的長期允許載流量，不應小于線路上游斷路器的額定電流或斷路器延時脫扣器整定電流的1.25倍；
②電源線路不應再易受機械損傷、有腐蝕性介質排放、潮濕或熱物體絕熱層處敷設，無法避免時應采取保護措施；
③電源線路上的電壓降不應使送到用電設備的供電電壓小于其最低工作電壓；
④交流電源線與其它信號線應分開敷設，無法分開始，應采取隔離措施；
⑤室內儀表電源線應選用聚乙烯絕緣或聚氯乙烯多股銅芯軟線；
⑥室外儀表電源線應選用聚乙烯絕緣或聚氯乙烯絕緣三根(相、中、地)多股銅芯軟線，敷設時應采用金屬穿管等隔離措施；
⑦室外儀表電源線導體截面接選擇應符合GB50217有關規定，導體正常工作條件下的最高允許溫度不應超過70℃，在最大短路電流和短路時間作用下的最高允許溫度不應超過160 ℃，多芯銅導體的最小截面不宜小于2.5mm2 。
⑧儀表電源配線應滿足下列要求：
十、供電器材選擇
1、低壓配電設計所選用的電器，應符合國家現行的GB 50054-2011《低壓配電設計規范》標準，并應符合下列規定：
①電器應適應所在場所及其環境條件；
②電器的額定頻率應與所在回路的頻率相適應；
③電器的額定電壓應與所在回路標稱電壓相適應；
④電器的額定電流不應小于所在回路的計算電流；
⑤電器應滿足短路條件下的動穩定與熱穩定的要求；
⑥用于斷開短路電流的電器應滿足短路條件下的接通能力和分斷能力。
2、儀表供電系統中對的斷路器的選擇，應滿足下列要求：
①低壓斷路器應選擇空氣斷路器等非熔斷式自動斷路器，交流單相電源應選用雙極斷路器；
②儀表交流配電柜的斷路器應裝設短路保護和過負荷保護；
③進線斷路器與配出斷路器的動作特性應有選擇性配合；
④過負荷保護宜采用反時限特性的保護電器，其分段能力可低于保護電氣安裝出的短路電流值，但應能承受通過的短路能量；
⑤過負荷保護電氣的動作特性，應符合相應要求；
⑥當短路保護為斷路器時，被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍；
⑦多級系統中，上級斷路器的短延時整定電流應不小于下級斷路器短延時整定電流的1.2倍，上級斷路器的動作時間不應大于下級斷路器的動作時間；
⑧供電線路中的電器設備級安裝附件，應滿足安裝現場的防爆、防護、腐蝕、環境溫濕度等要求。
