集成運算放大器簡稱集成運放，是由多級直接耦合放大電路組成的高增益模擬集成電路。集成運算放大器是線性集成電路中最通用的一種。昌暉儀表分享用指針萬用表通過測量引腳間電阻值、測量電壓法和用數字萬用表進行在線測量的集成運算放大器檢測方法。

在集成運算放大器的輸入與輸出之間接入不同的反饋網絡，可完成信號放大、信號運算、信號處理、波形的產生和變換等功能。集成運算放大器具有穩定性好、使用方便、成本低等優點，因此得到廣泛的應用。下圖為典型集成運算放大器的圖形符號，并用文字符號U表示。圖中：IN+和IN-表示同相、反向輸入端，OUT表示輸出端，V+和V-表示正、負電源。由于不同的集成運算放大器在電路中會有不同的電路符號，因此在識讀電路圖的時候要注意。

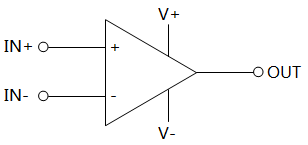

典型集成運算放大器的圖形符號

集成運算放大器的種類很多，按其性能參數的不同可分為通用型集成運算放大器、高阻型集成運算放大器、高速型集成運算放大器、高速低噪聲集成運算放大器、低功耗型集成運算放大器、高壓大功率集成運算放大器等多種。

集成運算放大器的檢測方法
①測量引腳間電阻值
可用指針式萬用表的電阻擋檢測各引腳間的電阻值，即可以判斷運放的好壞，還可以檢査各運放參數的一致性。測量時選用“R×1k”擋，依次測出各引腳的電阻值，IN+和V+、V-，IN-和V+、V-，V+，V+和OUT，V-和OUT，IN+和IN-之間的電阻值。只要各對應引腳之間的電阻值基本相同，就說明參數的一致性較好。但本集成運算放大器檢測方法有一定的局限性，如要有相同型號集成運算放大器的在線或離線測試的經驗數據作參考和比較；沒有經驗測試數據時也要有同型號的集成運算放大器來做離線測量作比較，否則測出了電阻也難于判斷。

②測量電壓法
用萬用表的直流50V電壓擋。然后測量運算放大器輸出端與負電源端之間的電壓值，由于運放處于截止狀態，這時輸出端的靜態電壓值較高。然后用手持鑷子，依次觸碰運放的兩個輸入端，相當于加入干擾信號，如果萬用表指針有較大幅度的擺動，說明該運算放大器正常，擺動越大說明被測運放的增益越高，指針擺動很小，說明其放大能力較差，如果萬用表的指針不動，則說明該運算放大器已
損壞。

③用數字萬用表進行在線檢測
運算放大器的開環增益很高，正常時，運算放大器同相輸入端與反相輸入端的電壓基本相同。如果懷疑運算放大器不正常，先檢查它的供電電壓是否正常，如果正常的話，在沒有交流信號時，用數字萬用表測量一下兩個輸入端的電壓，如果兩輸入端的電壓相差很大，則該運算放大器可能有問題。
