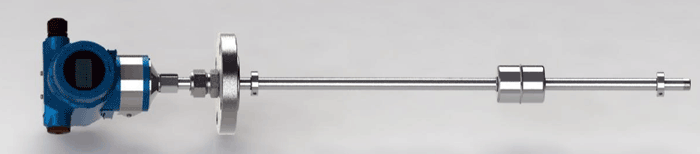

磁致伸縮液位計由測量桿(內置超磁伸縮線)、浮球(內置永久磁鐵)和變送器三部分組成，如圖所示。變送器電路單元產生的電流脈沖沿著磁致伸縮線向下傳遞，并伴隨產生一個環形的磁場，測量桿外配有浮子，浮子沿測量桿隨液位的變化而上下移動。浮子內裝有磁鐵，浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，二者的磁場相互作用，產生瞬時扭力并在磁致伸縮線上形成一個機械扭力波脈沖，該機械扭力波以一定速度傳遞返回到電子部件，電子部件拾取脈沖。通過測量發射電脈沖與返回扭力波脈沖之間的時間差，就可計算出被測液位高度。
[磁致伸縮液位計維修實例1]磁致伸縮液位計白天顯示波動，但夜班很正常。
[故障檢查]夜班電壓會高點，難道供電不正常？分別對供電、傳感器、變送器進行檢查沒有發現問題。后來看到離儀表三十多米處有臺電焊機在作業，仔細觀察只要電焊一起弧光，液位顯示就波動。
[故障處理]配合電焊工試著把電焊機的地線挪地方后，磁致伸縮液位計顯示恢復正常。
[維修小結]本例是電磁干擾引發的故障。電焊工在幾個地方焊接，懶得拉地線到處跑，就把電焊地線夾在儀表電纜橋架的支承架上，故對儀表造成了干擾。解決儀表干擾問題可閱讀測控儀表抗干擾措施文章
[磁致伸縮液位計維修實例2]磁致伸縮液位計，顯示波動然后跑最大，最后干脆沒有顯示了。
[故障檢查]檢查供電正常，對顯示有異常的變送器曾用單獨的電源供電，但輸出信號仍不正常。到?jīng)]有顯示時，再檢查發現變送器的模塊已損壞。
[故障處理]更換模塊應急。與磁致伸縮液位計供貨商聯系來廠幫助解決問題。
[維修小結]該例故障屬于磁致伸縮液位計質量問題，因?yàn)椋诂F(xiàn)場已有該批次儀表的多例相同故障，最后的結果都是變送器模塊燒壞。更換產品后沒有再發生此類故障。
[磁致伸縮液位計維修實例3]AT100磁致伸縮液位計，出現超量程報警，電流達21mA。
[故障檢查]供電及變送器均正常。檢查發現空罐時浮子位置低于正常零點太多。
[故障處理]在浮子底端加上不銹鋼套管，重新設定量程后恢復正常。
[維修小結]本例故障系浮子在沒有液位時與正常零點的差值過大，浮子在測量桿最底部時，浮子的環形磁場與測量桿內的磁致伸縮線下端感應不靈敏，從而出現誤報警現象。
