DCCS由集中管理、分散控制監視、通信三大部分組成，如圖1所示。

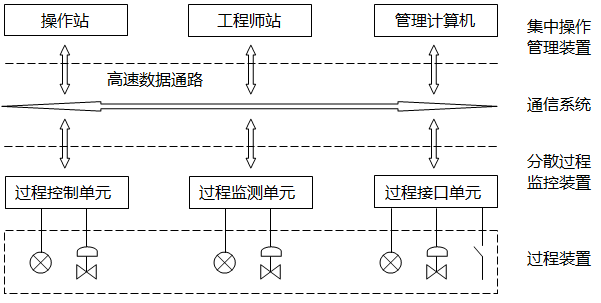

圖12-1 DCS控制系統結構示意圖
提高DCS維修人員技術水平，加強管理、嚴格執行規章制度是確保DCS安全運行的關鍵。而加強巡回檢查、保障設備運行環境、防范硬件故障、及時備份軟件及數據、減少人為誤操作，是防止DCS故障的有效手段。
DCS日常維護應做到如下：
①巡檢時觀察DCS系統供電是否正常，控制卡件是否有紅燈亮，進入“故障診斷”畫面，查看有無卡件運行故障提示，通信是否有異常提示。DCS出現故障應及時進行處理。對于影響系統安全的故障，讓工藝切換至手動操作，并立即上報主管或相關部門，處理故障應有兩人以上協商處理，避免發生人為失誤，維修時必須使用防靜電器具，以防止損壞集成電路設備。
②DCS系統運行中盡量避免組態修改。必須進行組態修改及下裝時，要進行系統備份，以避免在硬盤故障不能恢復時，控制器實時數據庫與工程師站備份數據庫不匹配的問題。
③確保DCS機房及電子間內的環境溫度在19-23℃之間，空氣潔凈度及通風條件符合要求、機柜電纜進出線的密封要良好。要重點檢查空調設備、電源設備及風扇的運行狀況，定時清掃過濾網。通過眼看、耳聽、手摸提前發現設備存在的故障隱患，并采取措施避免事故的發生。
④要有適量的備品備件儲備，各型電源設備或模塊、專用風扇和后備電池、控制器CPU卡、外設卡、I/O卡，特別是控制卡、操作站CPU卡等應不少于一個備件。要有系統啟動硬盤備份，避免系統啟動硬盤損壞，不能恢復而造成DCS癱瘓。
