1、吹氣式液位計測量原理
①吹氣式液位計測量原理
常規吹氣式液位計在液位測量中吹氣采用限流孔板限流，通過限流孔板氣體進入正負引壓導管，同時進入差壓變送器正負壓室。由于引壓管負壓管裝在罐頂部，所以變送器負壓室檢測到的壓力始終是罐頂部的壓力。而引壓管的正壓管通向罐的底部。所以差壓變送器正壓室所接受到的壓力為罐壓力和液位高度變化的靜壓之和，從而實現了液位的測量。這種方法的液位測量也有一個缺陷，限流孔板孔徑小，加工誤差大，使正負壓室的吹氣不容易調到一致。實際使用中，儀表輸出誤差大，故障判斷難。常規吹氣式液位計測量原理圖如圖1所示。

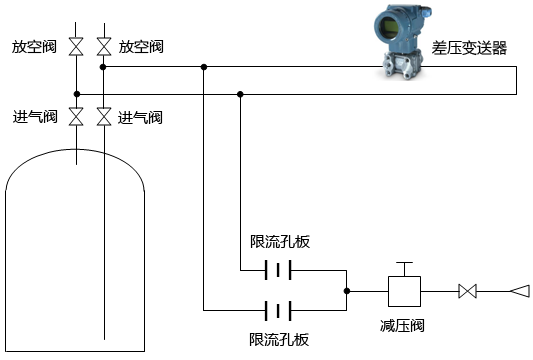

圖1 常規吹氣式液位計測量原理圖
②昌暉吹氣式液位計測量原理
昌暉儀表改進完善后生產的吹氣式液位計測量原理和常規吹氣式液位測量基本一致。只是把吹氣管中的限流孔板改為可調式的微型轉子流量計。另因工藝介質需求，把空氣改為氮氣，往引壓管內吹氣，并保持吹向正、負引壓管的氮氣流量一致。改進型吹氣式液位計測量原理圖如圖2所示。

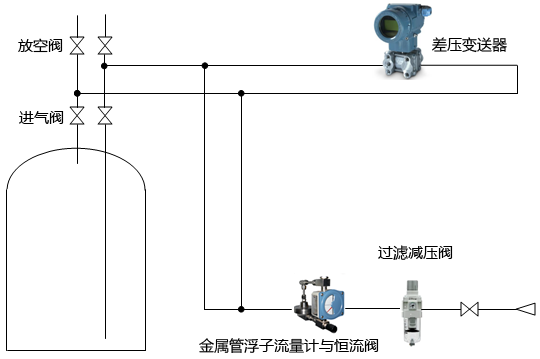

圖2 昌暉儀表生產的吹氣式液位計工作原理圖
③吹氣式液位計投運步驟及操作要點
首先確定各管線和閥門有無泄漏：可以通過肥皂水測試可見管線接口及連接處，對于不可見管線(如插入液相內的管子)，可以通過觀察流量計的附子和壓力情況再判斷-確認無泄漏是決定吹氣式液位計是否成功測量或保持高精度的核心環節。注意檢查時，應將單晶硅差壓變送器YR-ER101部分連接進去一起試驗。
投用吹氣式液位計：投用時先加大風量，對管線進行放空吹掃，目的是將管線中可能存在的介質殘液全部吹凈。吹掃時間根據管線長度憑經驗掌握，一般在0.5-1min。當吹掃徹底后，緩緩地打開氣、液相的根部進氣閥，并通過吹氣裝置穩定好吹氣的流量(一般讓浮子處于流量計標尺的中間位置上)。至此，吹氣式液位計便能正常工作了。
2、昌暉儀表生產的吹氣式液位測量在苯酐介質中應用情況
苯酐：低于137℃時產生凝固結晶，結晶后硬度較高。在苯酐裝置的實際生產中，塔、容器中的粗苯酐在液相狀態的溫度高于137℃，但在塔容器的上部空間溫度不一定能達到137℃，苯酐氣容易在金屬表面結晶。而苯酐裝置的粗苯酐預處理和精餾部分實際工況是在負壓狀態下(抽真空產生負壓)生產操作的。因此用吹氣式液位測量方法，解決了抽真空使苯酐在容器的頂部產生結晶的問題。吹氣式液位計的正負壓導管裝在容器的頂部和底部，又有一定的氣體壓力從檢測口吹出來，因此不受苯酐氣凝固結晶影響，而原來導波雷達物位計使用不成功的主要原因是苯酐氣附在導波液位計的導波桿上，使兩根導波桿搭橋，因而輸出了一個假信號。原來導波雷達物位計測量，往往開始還能用一下，隨著時間增加，導波雷達物位計的檢測桿上結晶增多，導致輸出電流增加，直到最大而無法使用。

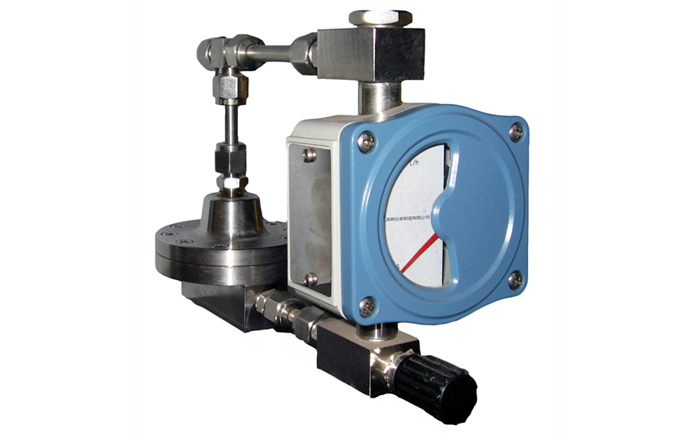

昌暉儀表生產的吹氣式液位計使用高精度高穩定性單晶硅壓差變送器、進口金屬管浮子流量計和SMC過濾減壓閥構成(在昌暉儀表網http://www.yigongchang99.com/product/1774.html對此產品有詳細介紹)，該品牌吹氣式液位計從改造以來首先用于苯酐預處理部分的1#、2#預處理容器的苯酐液位測量。其中1#預處理容器的苯酐液位測量已運行多年，從不產生故障，液位測量準確。2#預處理容器的液位測量也很準確，有時因容器內的電動攪拌機轉動產生雜質，而使吹氣口產生堵塞現象。這時，只要疏通一下就可以恢復正常。下圖為昌暉儀表吹氣式液位計成套產品中的吹掃裝置
3、昌暉吹氣式液位計在其他裝置不同介質中的應用
昌暉吹氣式液位計在苯酐介質應用成攻后，又擴展到其他介質的液位測量。如裝置內環保部分、酸水濃縮部分中二個酸水濃縮罐的液位測量。而罐的液位也有2個特征：酸水中含有苯酐粉末；酸水在罐中濃縮時蒸汽從罐底部加入到酸水中，使罐上部形成的泡沫達800mm左右的假液位。這兩個工藝特征，如用導波雷達物位計測量則會形成假液位輸出；如用常規的差壓變送器從罐上、下部取壓，則引壓管會被酸水中的苯酐粉末堵死，形成故障。由于酸水濃縮罐液位測量的這兩個特征，在設計使用液位測量時，經有關專家討論同意，還是選用吹氣式液位測量方法。從罐頂部插入吹起管。這個方法不受虛假液位影響，也解決了引壓管堵的問題。投用一年多來，液位測量準確，沒有發生一起故障。
昌暉儀表的吹氣式液位計經過兩年多的實際應用，并在不同介質的應用，特別是在凝固點高，易結晶的苯酐應用、液硫池和含有粉末的酸水中應用，甚至在負壓管道流量計中測量也可較好的使用。這個方法不僅能測量特殊介質液位，也能測量一些普通介質的液位。并且安裝費用少，結構簡單。昌暉儀表吹氣式液位計克服了原來傳統吹氣式液位測量精度低、誤差大的缺陷。同時能通過吹氣式液位計的吹掃裝置測量出的氣體流量變化分析吹氣量及引壓管內的情況。
作者：吳青松
