雷達物位計顯示不正常通常表現為液位有變化而雷達物位計為以固定值不變化、顯示有偏差、顯示波動大、顯示最大值、顯示最小這五種典型類型，導致雷達物位計顯示不正常的成因很多，昌暉儀表對此做力所能及的分析和說明，并給大家提供相應解決方法。

根據現場經驗，雷達物位計本身出故障的概率并不高，大多數故障都是由于現場使用環境惡劣引發的；在檢查處理故障中應先對現場的儀表及部件進行檢查，必要時進行整改，如改善雷達物位計的安裝方式及條件，都會減少故障的發生。

雷達物位計顯示不正常處理方法
1、液位有變化但雷達物位計顯示為一固定值不變化
當容器將排空或將滿時，雷達物位計仍輸出一個明顯與液位變化不相符的信號，容器內液位將滿時顯示仍為一個低液位值。產生該故障的原因如下。
①雷達物位計天線或天線附近有附著物，會產生干擾回波，天線上積聚有過多的污物會對微波產生強烈的反射，使雷達物位計顯示一個固定的高液位值。只要清理天線和天線附近的污垢及附著物，并擦拭發射天線后，故障大多能消除。
②罐內有障礙物或固定物件，導致微波會有很強的反射，此時查看回波強度的數值都較大。故障大多發生在空罐狀態時，先試用軟件進行處理，目的就是抑制干擾回波，屏蔽虛假信號。注冊干擾回波，把當前所測的回波作為虛假回波注冊到回波列表中，注冊后障礙物或罐內固定物件會引起干擾回波或者采用“近現場抑制”功能來消除故障，通過設置近現場抑制距離，使儀表將此范圍內的回波注冊為干擾回波不進行測量。安裝法蘭的焊縫、天線或天線附近有掛料，效果較好。最有效的措施是重新選擇雷達物位計的安裝位置，或與工藝聯系對罐內障礙物或固定物件進行整改，以杜絕故障的發生。

2、實際液位和雷達物位計顯示有偏差
液位顯示為一固定偏差時，先檢查罐高的設置是否正確，使雷達物位計的零點與工藝的參考零點一致。還應檢查標尺液位與上位機的量程是否相同，不知道顯示儀的量程時，可通過雷達物位計動態設置的試驗功能，使雷達物位計分別輸出4mA和20mA查詢來解決。
先核實罐的高度，再檢查基本參數的設置是否與罐高一致。可斷電重啟試試能否恢復正常，否則只有拆下發射頭檢查天線上是否附有冷凝水，有冷凝水或污物，將其清理及擦干凈，再安裝上觀察是否正常，必要時進行一次回波搜索。

3、實際液位正常但雷達物位計顯示波動
工藝液位正常，可通過修改雷達物位計時間常數，增加雷達物位計的阻尼時間來解決顯示波動。
天線上有冷凝水或水珠，攪拌機使被測液位表面劇烈起伏，雷達物位計安裝在下料口上方，都會是容器內的干擾回波增強，使液位顯示波動。天線上有冷凝水珠，可采取斷電重新啟動的方法試試，沒有改觀只能將發射頭拆下，把天線上的冷凝水擦干凈，或重新捜索回波。
顯示波動時考慮最多的是線路接觸不良、有電磁干擾、電子電路有問題等；但不要忽視了顯示儀表或DCS卡件的影響，如有的DCS卡件帶負載能力不足，會出現工藝液位正常，但儀表顯示值頻繁波動的故障。有時拔插一下卡件就可能恢復正常，否則應更換通道或卡件。

4、雷達物位計顯示最大
產生此故障大多是雷達物位計發射天線或隔離窗下面有水珠或污物。拆下雷達物位計，用干凈柔軟的棉布擦干天線或隔離窗下面的水珠或污物，重新啟動一般都可恢復正常。擦洗雷達物位計發射天線、要用柔軟的棉布蘸酒精、汽油等溶劑擦洗，不能用堿性溶劑擦洗。
發射天線被臟污的原因及處理方法如下：
①容器內蒸汽冷卻后形成的水珠附在發射天線上，阻礙了微波的發射。可采用隔離裝置，有的廠采用特氟龍的隔離裝置，取得了較好的效果。該材料既不妨礙微波的發射，又能起到隔離作用；隔離裝置按一定方式安裝后，可以將容器內的蒸汽與發射天線隔離，同時使附著在隔離裝置上的冷凝水在形成后按一定形式分布，達到不影響微波發射之目的。
②設備使用攪拌電機時甩漿，使安裝套管及發射天線臟污，結垢。只要攪拌電機轉動，都會揚起漿液，這是無法避免的。結垢問題可通過加大套管直徑來解決，大直徑套管結垢程度達到影響發射波在時間上要遠大于小直徑套管。而大直徑的套管結垢達到一定程度后，在重力作用下，部分結垢會自行脫落。
③雷達物位計安裝不規范也會造成本故障，天線沒有伸出套管、套管的直徑太小、管壁粗糙有焊縫等，都有可能造成較多的干擾回波。通常可增大上盲區，用雷達物位計的滿罐處理功能對參數進行設置，沒有效果應考慮重新定位安裝。
天線上結垢或污物較少時，回波強度會減弱，只是偶爾跳至最大，通常采取斷電重啟；或者用回波重新搜索功能，從雷達物位計所測的多個回波列表中，選擇和實際液位相近的回波作為表面回波，就有可能使雷達物位計恢復正常。天線上結垢或污物積聚嚴重時，有可能造成回波的強度低于門限值，在平穩條件下設置門限值為表面回波的20%較妥。如果用軟件處理無法恢復，只有拆下對天線上的結垢或污物進行清理。天線結垢或附有污物屬于常見問題，定期清理天線上的結垢及污物，會使該類故障大大減少。

5、雷達物位計顯示最小
空罐時顯示值不為零，如雷達物位計顯示失波報警參數符號，大多是空罐時雷達表面回波信號丟失。可利用顯示面板重新搜索回波；或者用雷達物位計的空罐處理功能，處理靠近罐底部表面回波丟失的情況，如果表面回波丟失，本功能會使變送器顯示零液位。
雷達物位計量程選擇很重要，若雷達物位計的實際量程過小，空罐時回波信號丟失，應重新核實量程，或選擇尺寸大一些的天線。有時工藝液位已快要滿罐，但儀表卻顯示一個很低的液位，由于液位升高時罐內多重回波增加，而雷達物位計把一束時間行程較大的回波識別為測量回波，導致計算結果錯誤。應修改現場抑制距離，屏蔽虛假信號，來消除多重回波的影響。

雷達物位計常見故障

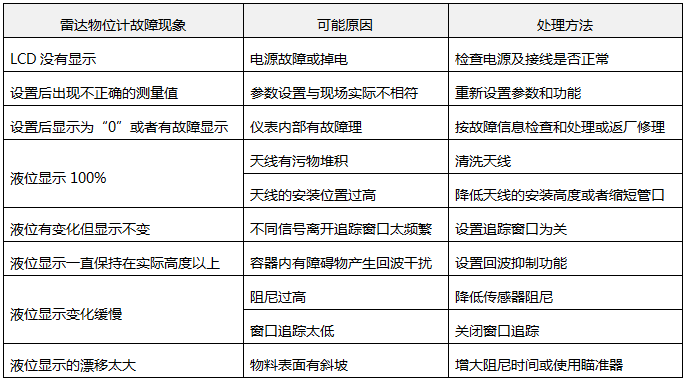

雷達物位計常見故障產生的原因及處理方法見表1。
表1  雷達物位計常見故障檢查及處理
