用信號源回路查線方法不拆線就可檢查儀表及控制回路

2018/5/20 21:00:40 人評論次瀏覽分類：調試維修文章地址：http://www.yigongchang99.com/tech/1988.html

用萬用表查線要一根一根線地檢查，有時還要拆下導線一端才能檢查。使用信號源回路查線方法，在儀表或控制系統電源切斷后，不用拆除接線就可檢查儀表及控制回路接線是否正確。昌暉儀表舉個例子，讀者可以舉一反三使用信號源回路查線方法。

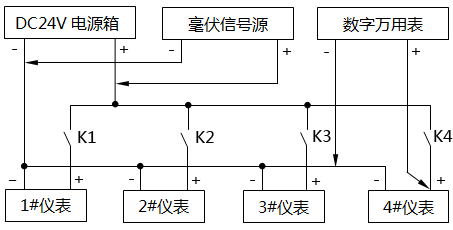

檢查儀表供電回路的接線如圖1所示。切斷24V電源箱的供電，把24V電源輸出母線定為起點接入毫伏電壓信號，用數字萬用表在回路的終點4號儀表處測量毫伏電壓，測量其他儀表的操作方法相同。根據測得的毫伏電壓與極性，就能確定回路接線是否正確。回路接線反了測得的毫伏電壓極性將是反的；回路接線錯串到其他儀表上或連接導線有故障，在終點就測不到毫伏電壓。查線時只需考慮起點和終點，即查線是越過所有中間接點直接測試終點。起點和終點可以任意確定，沒有圖紙的場合可采用本法判斷接線是否正確。通常毫伏電壓的范圍為20-100mV，可根據回路的阻抗進行調整，目的就是使回路對輸入的毫伏電壓呈高阻抗，使毫伏信號在回路中的損失很小。
