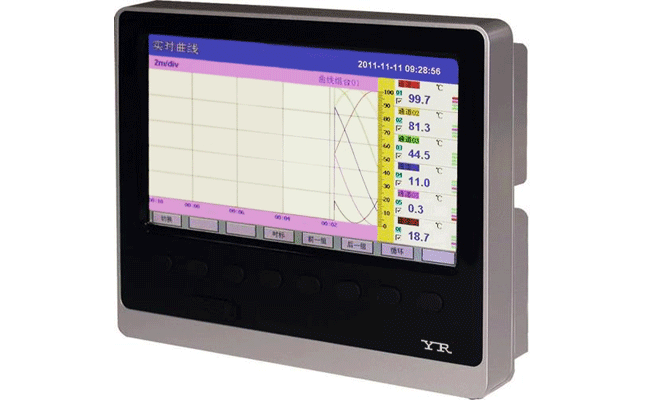

YR-ASR700系列超薄彩色無紙記錄儀12路萬能輸入(36種信號可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等)。可帶12路報警輸出或6路模擬量變送輸出，RS485通訊接口、以太網接口、微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、完善的功能體現、可靠的硬件品質、精湛的制造工藝，使昌暉超薄彩色無紙記錄儀具有更高的性能價格比。
超薄彩色無紙記錄儀特點
◆ 采用高性能ARM微處理器為核心，產品具有功耗低、響應快、功能強、性價比高等特點。
◆ 采用7英寸進口800×480點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰，寬視角。
◆ 輸入-輸出-電源之間隔離設計，對輸入、輸出、電源采取可靠保護和強抗干擾設計。
◆ 超薄彩色無紙記錄儀開孔尺寸138×138mm，76mm的儀表深度大大節約了控制柜安裝空間。
◆支持USB數據轉存和SD卡內存擴展，與數據管理軟件配套使用實現歷史數據的查閱與分析。
◆ 內置大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；曲線顯示自由組合，自定義曲線顏色，豐富的棒圖顯示，儀表自帶漢字字庫，支持漢字拼音輸入、漢字位號、單位自定義輸入，可任意切換中、英文操作界面，簡單方便。
◆ 支持標準MODBUS RTU協議RS485通訊接口，支持MODBUS TCP/IP協議的以太網RJ45接口。
◆ 12路模擬量萬能輸入，測量信號高速采集，100MS/單通道，顯示刷新周期1S，測量精度高達0.2%FS，測量范圍-99999~999999，12路繼電器報警輸出，其中6路繼電器輸出可改為模擬量變送輸出。

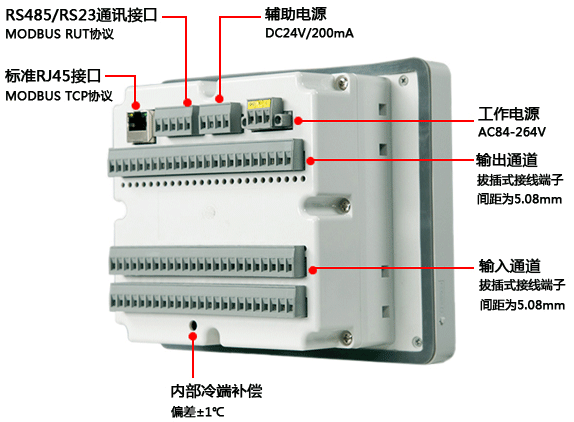

超薄彩色無紙記錄儀端子示意圖
YR-ASR700彩色無紙記錄儀選型表
YR-ASR①②-③-④/⑤/⑥/⑦/⑧/⑨/⑩/?
①無紙記錄儀種類
[7]：超薄彩色無紙記錄儀
②輸入信號通道數量(輸入信號通道數量在1-12之間)
[01]：1路輸入[注1]
[02]：2路輸入[注1]
. . . . . .
[12]：12路輸入[注1]
③存儲容量
[1]：內部存儲為標準配置
④顯示語言
[0]：簡體中文(標準配置)
[1]：英文
⑤輸入信號
[N]：36種可切換輸入
⑥變送輸出(AO)
[N]：無變送輸出
[A1]：1路變送輸出[注2]和[注5]
. . . . . .
[A6]：6路變送輸出[注2]和[注5]
⑦通訊接口(可以復選，選項間用/間隔)
[N]：無通信
[C3]：帶RS485接口×1[注3]
[C4]：帶RS232通訊/打印[注3]
[C5]：以太網通訊[注3]
⑧報警輸出(當負載超過繼電器觸點容量，請勿直接帶負載)
[N]：無報警
[J1]：繼電器報警輸出1路[注2]
. . . . . .
[J12]：繼電器報警輸出12路[注2]
⑨饋電輸出
[N]：無饋電輸出
[P]：電壓24VDC/最大電流250mA(可為8臺二線制變送器供電)
⑩附加控制功能(可以復選，選項間用/間隔)
[N]：除顯示記錄外無其他控制功能
?附件(可以復選，選項間用/間隔)
[N]：無附件
[USB]：記錄儀出廠時另帶4G U盤1個
[SD]：SD卡擴展(SD卡)1張
注1：彩色記錄儀總通道數為各種信號輸入通道數之和，總通道數≤12
注2：模擬輸出通道數+繼電器輸出通道數≤12
注3：通訊接口C3(RS485通訊)、C5(以太網通訊)和C4(RS232打印接口)可以同時指定
注4：YR-ASR700記錄儀只支持昌暉儀表微型打印機
注5：模擬變送輸出只支持4-20mA信號輸出
