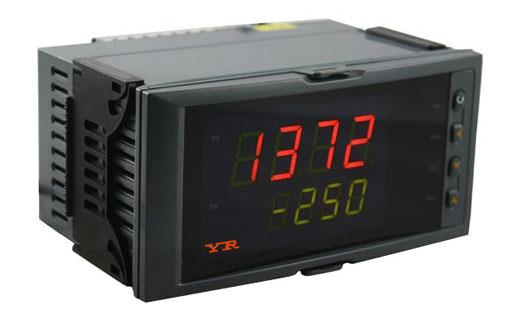

數顯表變送輸出指的是測量值對應的模擬量輸出。以4-20mA為例，數顯表變送輸出下限值(4mA對應的值)和變送輸出上限值(20mA對應的值)只要設定在測量值輸入信號的量程范圍內(即輸入信號量程下限≤變送輸出下限值、變送輸出上限值≤輸入信號量程上限)，數顯表就可以實現測量值的變送輸出。數顯表變送輸出的作用在于將實時測量值以電流或電壓形式遠傳至其他儀表或設備使用，數顯表變送輸出與測量值之間為一一對應關系。
數顯表控制輸出特指調節器或手動操作器的控制運算結果的輸出，其他功能的數顯表沒有控制輸出，以4-20mA為例，除PID調節器或手操器外的數顯表的4-20mA輸出只能稱為變送輸出。控制輸出是測量值經過PID調節器或手操器內部控制模型演算后的輸出結果，用于驅動執行器調整被測量介質特定參數至預期結果，通常控制輸出和測量值之間不存在一一對應關系。
在PID調節器、手操器、PLC或DCS上控制輸出和變送輸出可以同時存在，盡管同為4-20mA電流輸出，其作用和意義完全不同，兩者不能混淆使用。
