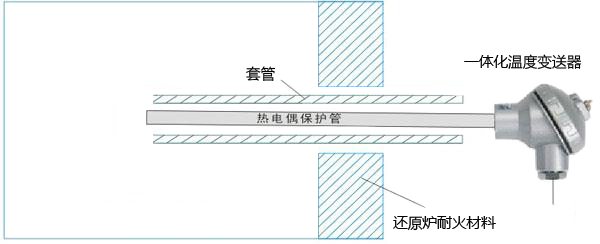

海綿鈦還原爐測溫使用德國久茂一體化熱電偶溫度變送器，熱電偶通過爐壁上預留的沒有封頭的安裝套管插入爐膛，安裝方式如示意圖所示。
海綿鈦廠儀表工段技術人員經多方面總結后發現，造成以上故障原因主要有以下幾方面：
1、還原爐周?chē)h(huán)境溫度過高（50-70℃），溫度變送器長期運行在高溫環境中，出現溫度漂移、器件老化、穩定性改變等情況；
2、鼓風機工作時高溫氣體從安裝套管與熱電偶保護管間隙內噴出(現場已用耐火材料做密封)，導致溫度變送器受熱，甚至熔化；
3、熱電偶保護管燒壞穿孔時高溫氣體進入一體化溫度變送器內腔，導致溫度變送器受熱，甚至熔化；
4、現場氯化鎂煙氣等腐蝕性氣體過重，導致熱電偶芯子、溫度變送器接線螺絲腐蝕生銹、劣化造成信號傳輸故障；
5、大功率電爐產生電磁干擾。
經工段多次嘗試對比后決定，將原先安裝在熱電偶偶頭內的溫度變送器移至工況好的區域再接入DCS控制系統。此方法在還原12#爐試用并取得良好效果，試用期間沒有出現溫度波動大、溫度無法上升及溫度變送器燒毀等故障現象。具體改造方案如下：
1、將一體化溫度變送器內的熱電偶拆除，用陶瓷接線板SCRN2P-C裝配。每1臺還原爐有5個測量點，均按此法改造。
2、將1臺還原爐的5個HART溫度變送器安裝至昌暉儀表生產的防腐密封儀表箱YRINX03-39-5內，該儀表箱可以防水、防塵、防電磁干擾、防腐蝕氣體進入儀表箱內。YRINX03-39-5安裝與距離還原爐數米外墻面上，溫度變送器工作環境溫度降至正常室溫，高溫導致變送器溫度漂移和強電磁干擾得到有效遏制。
3、使用高溫防腐屏蔽測溫線YR-XKHPKC-2-2將熱電偶mV信號通過專用配線接頭YRGLP12-1.5接入YRINX03-39-5接線端子；將DCS系統4-20mA屏蔽電纜通過儀表箱配套的專用配線接頭YRGLP12-1.5接入YRINX03-39-5接線端子；
4、使用密封膠在YRINX03-39-5內部按廠家提供的工藝對進線口密封；
5、高溫防腐屏蔽補償導線和DCS信號線使用波紋套線管SCRNBL-25進行保護；
6、將DCS信號線屏蔽層、補償導線屏蔽層和YRINX03-39-5接地與儀表接地網可靠連接。
羅斯蒙特、ABB等知名廠家向用戶提供分體式溫度變送器，但價格昂貴，采用儀表箱將適量溫度變送器集中安裝方式，達到了與進口產品相同的功能效果，為工廠降低了成本。
