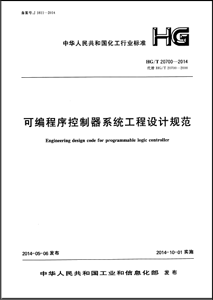

HG/T 20700-2014規范2014年10月1日實施，本規范自實施之日起代替《可編程控制器系統設計規定》HG/T 20700-2000。
HG/T 20700-2014可編程序控制器系統工程設計規范增加了安全型PLC相關內容：
①安全型PLC,需要完成多個SIF，其SIL應滿足其中最高的SIF的SIL要求。
安全型PLC的SIL應該滿足SIS的SIL要求的進一步解釋為：安全型PLC的SIL≥SIF最高的SIL。
要求模式下的SIF：響應過程條件或其他要求而采取一個規定動作(如關閉一個閥門)的場合。在SIF的危險失效事件中，僅當發生過程或BPCS的失效事件時，才發生潛在危險。
連續模式下的SIF：在SIF的危險失效事件中，如果不采取預防動作，即使沒有進一步的失效，潛在危險也會發生(如ITCC有過程控制與SIS在一起的情況)。涵蓋了實現過程控制以保持功能安全的那些SIF。
②專用的控制系統(如透平控制系統)中包含靜態保護功能和動態保護功能，應符合連續模式下的SIL等級的要求，PLC應冗余配置。
③源自于同一廠家的安全型PLC和BPCS集成方式應包括下列方式：
a、安全型PLC與BPCS共用同一控制網絡，采用無縫鏈接和集成一體的結構，功能上徹底分離，同一網絡上的各控制器之間交換數據和通信都是經過TUV安全認證的安全通信的連接方式。
b、安全型PLC和BPCS集成于同一控制器，安全程序和控制程序相互獨立，經過TUV安全認證的安全通信的連接方式。
c、SIS響應時間(傳感器響應時間+PLC響應時間+最終元件響應時間)應該小于過程安全時間，并有一定裕量，過程安全時間通常為ls-10s，因而通常情況下PLC響應時間如果小于200ms即可滿足要求。
④成熟的安全型PLC冗余容錯技術包括1:1和“2oo3”等方式
